อะไรทำให้ PM OLED Display Module SSD1306 ขนาด 0.96 นิ้วมีความน่าเชื่อถือมากสำหรับโปรเจ็กต์แบบฝัง

ที่โมดูลแสดงผล PM OLED ขนาด 0.96 นิ้ว SSD1306ได้กลายเป็นหนึ่งในโซลูชันการแสดงผลขนาดเล็กที่ใช้กันอย่างแพร่หลายที่สุดในอุปกรณ์อิเล็กทรอนิกส์แบบฝัง อุปกรณ์ IoT ระบบอุปกรณ์สวมใส่ และโครงการวิศวกรรม DIY บทความนี้จะสำรวจสถาปัตยกรรม ข้อได้เปรียบด้านประสิทธิภาพ วิธีการบูรณาการ และแอปพลิเคชันในโลกแห่งความเป็นจริงโดยละเอียด ได้รับการออกแบบมาเพื่อช่วยให้วิศวกร นักออกแบบผลิตภัณฑ์ และผู้ที่ชื่นชอบงานอดิเรกเข้าใจว่าเหตุใดโมดูล OLED ขนาดกะทัดรัดนี้จึงได้รับความไว้วางใจสำหรับเอาต์พุตที่มีความชัดเจนสูง ใช้พลังงานต่ำ และมีเสถียรภาพในระยะยาวในสภาพแวดล้อมที่มีความต้องการสูง

สารบัญ

• 1. ภาพรวมของโมดูลแสดงผล PM OLED ขนาด 0.96 นิ้ว SSD1306
• 2. สถาปัตยกรรมภายในและหลักการทำงาน
• 3. คุณสมบัติหลักและข้อดี
• 4. อธิบายข้อมูลจำเพาะทางเทคนิค
• 5. วิธีรวมโมดูล SSD1306 OLED
• 6. อินเทอร์เฟซการสื่อสาร (I2C กับ SPI)
• 7. การใช้พลังงานและประสิทธิภาพ
• 8. ปัญหาทั่วไปและการแก้ไขปัญหา
• 9. การเปรียบเทียบ OLED กับ LCD
• 10. สถานการณ์การใช้งานในโลกแห่งความเป็นจริง
• 11. ข้อควรพิจารณาในการออกแบบสำหรับวิศวกร
• 12. คำถามที่พบบ่อย
• บทสรุป

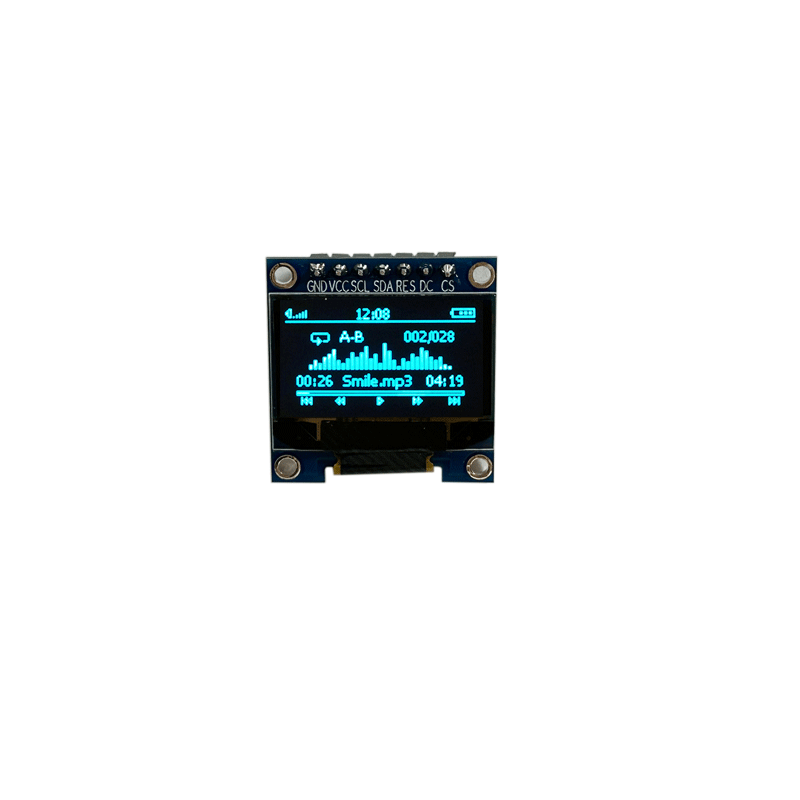

1. ภาพรวมของโมดูลแสดงผล PM OLED ขนาด 0.96 นิ้ว SSD1306

ที่โมดูลแสดงผล PM OLED ขนาด 0.96 นิ้ว SSD1306เป็นจอแสดงผลไดโอดเปล่งแสงอินทรีย์ขนาดกะทัดรัดที่ใช้กันทั่วไปในระบบที่ใช้ไมโครคอนโทรลเลอร์ เทคโนโลยี OLED ต่างจาก LCD ทั่วไปตรงที่ปล่อยแสงโดยตรงจากแต่ละพิกเซล ทำให้ไม่จำเป็นต้องใช้ไฟแบ็คไลท์ ส่งผลให้เกิดคอนทราสต์ที่ลึกยิ่งขึ้น โครงสร้างที่บางลง และมุมมองที่เหนือกว่า

IC ไดรเวอร์ SSD1306 ควบคุมการทำงานระดับพิกเซลและจัดการการสื่อสารระหว่างไมโครคอนโทรลเลอร์และเมทริกซ์จอแสดงผล เนื่องจากความเรียบง่ายและมีประสิทธิภาพ จึงกลายเป็นตัวเลือกมาตรฐานใน Arduino, ESP32, Raspberry Pi และแพลตฟอร์มแบบฝังอื่นๆ

2. สถาปัตยกรรมภายในและหลักการทำงาน

แกนหลักของโมดูลคือคอนโทรลเลอร์ SSD1306 ซึ่งจัดการการแมปหน่วยความจำ รอบการรีเฟรชจอแสดงผล และการตีความคำสั่ง จอแสดงผลประกอบด้วยเมทริกซ์ขนาด 128x64 พิกเซล (โดยทั่วไป) โดยแต่ละพิกเซลจะถูกควบคุมอย่างอิสระ

แผง OLED ต่างจาก LCD ตรงที่ไม่ต้องใช้ไฟแบ็คไลท์ แต่ละพิกเซลจะปล่อยแสงออกมาเองเมื่อใช้แรงดันไฟฟ้า คุณสมบัติการเปล่งแสงในตัวเองนี้ช่วยให้มีอัตราส่วนคอนทราสต์ที่สูงมากและระดับสีดำที่เกือบจะสมบูรณ์แบบ

• ระบบการปล่อยก๊าซเรือนกระจกที่ขับเคลื่อนด้วยพิกเซล
• RAM แสดงผลแบบรวม (GDDRAM)
• ออสซิลเลเตอร์ภายในสำหรับการควบคุมเวลา
• วงจรเพิ่มแรงดันไฟฟ้าในตัว

3. คุณสมบัติหลักและข้อดี

ความนิยมของ PM OLED Display Module SSD1306 ขนาด 0.96 นิ้วมาจากการผสมผสานระหว่างประสิทธิภาพและความเรียบง่าย ด้านล่างนี้เป็นข้อดีที่สำคัญ:

• อัตราคอนทราสต์สูงเป็นพิเศษ (โดยทั่วไปคือ 2000:1 หรือสูงกว่า)
• มุมมองภาพกว้างถึง 160°
• การใช้พลังงานต่ำมากในโหมดการแสดงผลแบบคงที่
• ไม่จำเป็นต้องมีระบบแบ็คไลท์
• เวลาตอบสนองที่รวดเร็วเหมาะสำหรับภาพเคลื่อนไหว
• รอยเท้า PCB ขนาดกะทัดรัดสำหรับอุปกรณ์ที่มีพื้นที่จำกัด

คุณสมบัติเหล่านี้ทำให้เหมาะอย่างยิ่งสำหรับระบบที่ใช้พลังงานจากแบตเตอรี่และอุปกรณ์อิเล็กทรอนิกส์แบบพกพาที่ประสิทธิภาพการใช้พลังงานเป็นสิ่งสำคัญ

4. อธิบายข้อมูลจำเพาะทางเทคนิค

การทำความเข้าใจข้อกำหนดทางเทคนิคช่วยให้วิศวกรเลือกการกำหนดค่าจอแสดงผลที่เหมาะสมสำหรับข้อกำหนดของโครงการได้

ข้อมูลจำเพาะเหล่านี้เน้นความเข้ากันได้กับระบบนิเวศของไมโครคอนโทรลเลอร์ส่วนใหญ่ โดยไม่ต้องมีความซับซ้อนในการควบคุมพลังงานเพิ่มเติม

5. วิธีรวมโมดูล SSD1306 OLED

การบูรณาการเป็นหนึ่งในข้อได้เปรียบที่แข็งแกร่งที่สุดของโมดูลนี้ แม้แต่ผู้เริ่มต้นก็สามารถนำไปใช้ได้ในขั้นตอนง่ายๆ

• ขั้นตอนที่ 1: เชื่อมต่อพิน VCC และ GND อย่างถูกต้อง
• ขั้นตอนที่ 2: เลือกโปรโตคอลการสื่อสาร (I2C เป็นเรื่องธรรมดาที่สุด)
• ขั้นตอนที่ 3: ติดตั้งไลบรารี SSD1306 บนแพลตฟอร์มไมโครคอนโทรลเลอร์
• ขั้นตอนที่ 4: เริ่มต้นการแสดงผลในเฟิร์มแวร์
• ขั้นตอนที่ 5: ส่งข้อมูลกราฟิกหรือข้อความไปยังบัฟเฟอร์หน้าจอ

เนื่องจากโมดูลมีส่วนประกอบที่จำเป็นมากที่สุดอยู่แล้ว จึงไม่จำเป็นต้องมีวงจรไดรเวอร์ภายนอก

6. อินเทอร์เฟซการสื่อสาร (I2C กับ SPI)

SSD1306 รองรับทั้งการสื่อสาร I2C และ SPI ซึ่งแต่ละอย่างมีข้อดีเฉพาะตัว

I2C มีการใช้กันอย่างแพร่หลายเนื่องจากความเรียบง่าย ต้องการเพียงสองบรรทัดข้อมูล (SDA และ SCL) ซึ่งช่วยลดความซับซ้อนในการเดินสาย ทำให้เหมาะสำหรับระบบฝังตัวขนาดกะทัดรัด

ในทางกลับกัน SPI ให้อัตราการถ่ายโอนข้อมูลที่เร็วกว่าและเป็นที่ต้องการในแอปพลิเคชันที่เกี่ยวข้องกับภาพเคลื่อนไหวหรือการอัพเดตหน้าจอบ่อยครั้ง

• ไอ2ซี:เดินสายน้อยที่สุด ความเร็วต่ำกว่า เหมาะสำหรับเซ็นเซอร์และจอแสดงผลแบบธรรมดา
• เอสพีไอ:รีเฟรชเร็วขึ้น ต้องการพินมากขึ้น ดีกว่าสำหรับระบบที่เน้นกราฟิกมาก

7. การใช้พลังงานและประสิทธิภาพ

ข้อดีที่สำคัญที่สุดอย่างหนึ่งของเทคโนโลยี OLED คือประสิทธิภาพการใช้พลังงาน โมดูลแสดงผล PM OLED ขนาด 0.96 นิ้ว SSD1306 ใช้พลังงานเฉพาะเมื่อพิกเซลสว่างเท่านั้น พิกเซลสีดำแทบไม่ต้องใช้พลังงานเลย

ทำให้มีประโยชน์อย่างยิ่งใน:

• อุปกรณ์ IoT ที่ใช้พลังงานจากแบตเตอรี่
• อุปกรณ์อิเล็กทรอนิกส์ที่สวมใส่ได้
• เครื่องมือวัดแบบพกพา

อย่างไรก็ตาม การแสดงหน้าจอสีขาวเต็มอย่างต่อเนื่องจะช่วยเพิ่มการใช้พลังงานอย่างมาก ดังนั้นการออกแบบ UI ที่ได้รับการปรับปรุงจึงเป็นสิ่งจำเป็น

8. ปัญหาทั่วไปและการแก้ไขปัญหา

แม้ว่าโมดูลจะเชื่อถือได้ แต่ผู้ใช้อาจประสบปัญหาในการบูรณาการ ด้านล่างนี้คือปัญหาและวิธีแก้ปัญหาทั่วไป:

• หน้าจอว่างเปล่า:ตรวจสอบที่อยู่ I2C และการเชื่อมต่อสายไฟ
• จอแสดงผลกะพริบ:ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟมีเสถียรภาพ
• เอาต์พุตไม่ถูกต้อง:ตรวจสอบการกำหนดค่าไลบรารีและการตั้งค่าความละเอียด
• ความสว่างต่ำ:ปรับการตั้งค่าคอนทราสต์ของซอฟต์แวร์

ปัญหาส่วนใหญ่เกี่ยวข้องกับซอฟต์แวร์มากกว่าข้อบกพร่องของฮาร์ดแวร์

9. การเปรียบเทียบ OLED กับ LCD

10. สถานการณ์การใช้งานในโลกแห่งความเป็นจริง

ความอเนกประสงค์ของโมดูลแสดงผล PM OLED ขนาด 0.96 นิ้ว SSD1306 ทำให้เหมาะสำหรับอุตสาหกรรมและการใช้งานที่หลากหลาย

• ตัวควบคุมบ้านอัจฉริยะ
• อุปกรณ์ออกกำลังกายแบบสวมใส่ได้
• เซ็นเซอร์อุตสาหกรรมแสดง
• โครงการ DIY Arduino
• ระบบตรวจสอบแบบพกพาทางการแพทย์
• ระบบการจัดการแบตเตอรี่

ขนาดที่กะทัดรัดและความชัดเจนช่วยให้นักพัฒนาสามารถรวมอินเทอร์เฟซผู้ใช้ที่มีความหมายได้แม้ในอุปกรณ์ขนาดเล็กมาก

11. ข้อควรพิจารณาในการออกแบบสำหรับวิศวกร

เมื่อออกแบบด้วยโมดูลนี้ วิศวกรควรพิจารณาความเสถียรทางไฟฟ้า การเพิ่มประสิทธิภาพ UI และสภาวะความร้อน

• หลีกเลี่ยงความสว่างเต็มหน้าจออย่างต่อเนื่องเพื่อยืดอายุการใช้งาน
• ใช้ตัวต้านทานแบบดึงขึ้นที่เหมาะสมสำหรับการสื่อสาร I2C
• ตรวจสอบความเข้ากันได้ของแรงดันไฟฟ้ากับระดับตรรกะของไมโครคอนโทรลเลอร์
• เพิ่มประสิทธิภาพการอัปเดตเฟรมเพื่อลดการใช้พลังงาน

แนวปฏิบัติในการออกแบบที่ดีช่วยปรับปรุงประสิทธิภาพและความทนทานได้อย่างมาก

12. คำถามที่พบบ่อย

คำถามที่ 1: SSD1306 สามารถแสดงสีได้หรือไม่
ไม่ มันเป็นจอแสดงผลขาวดำ (โดยปกติจะเป็นสีขาว น้ำเงิน หรือเหลือง)

คำถามที่ 2: มันเข้ากันได้กับ Arduino หรือไม่?
ใช่ ได้รับการรองรับอย่างกว้างขวางด้วยไลบรารีโอเพ่นซอร์สหลายแห่ง

คำถามที่ 3: จำเป็นต้องมีแสงไฟแบ็คไลท์หรือไม่?
ไม่ เทคโนโลยี OLED สามารถเปล่งแสงได้ในตัวเอง

Q4: อายุการใช้งานของโมดูลคือเท่าไร?
โดยทั่วไปจะใช้เวลาหลายหมื่นชั่วโมงขึ้นอยู่กับรูปแบบการใช้งาน

Q5: มันสามารถแสดงภาพเคลื่อนไหวได้หรือไม่?
ใช่ แต่แนะนำให้ใช้อินเทอร์เฟซ SPI เพื่อประสิทธิภาพที่ราบรื่นยิ่งขึ้น

บทสรุป

โมดูลแสดงผล PM OLED ขนาด 0.96 นิ้ว SSD1306 ยังคงเป็นหนึ่งในโซลูชันการแสดงผลที่ใช้งานได้จริงและมีประสิทธิภาพมากที่สุดสำหรับระบบอิเล็กทรอนิกส์ขนาดกะทัดรัด การผสมผสานระหว่างคอนทราสต์สูง การใช้พลังงานต่ำ และการผสานรวมที่เรียบง่าย ทำให้เป็นตัวเลือกที่ต้องการสำหรับวิศวกรและนักพัฒนาในอุตสาหกรรมต่างๆ

ตั้งแต่การพัฒนาต้นแบบไปจนถึงผลิตภัณฑ์แบบฝังเชิงพาณิชย์ โมดูลนี้มอบความสมดุลระหว่างประสิทธิภาพและความสามารถในการจ่ายซึ่งยากจะเทียบได้
