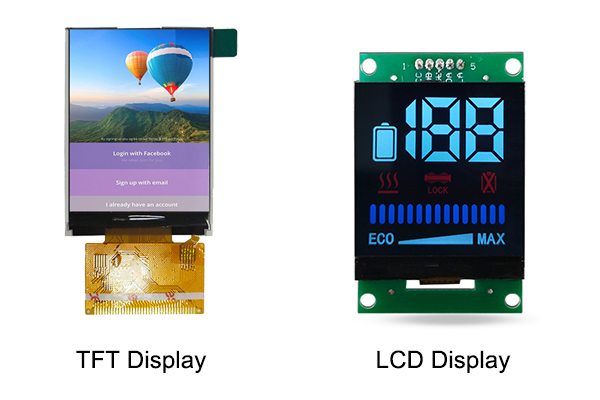

จอแสดงผล TFT และจอแสดงผล LCD: อะไรคือความแตกต่างหลัก?

ในความเป็นจริง มีความสัมพันธ์ที่ชัดเจนและความแตกต่างทางเทคนิคหลักระหว่างเทคโนโลยี TFT และ LCD การทำความเข้าใจความแตกต่างพื้นฐานระหว่างจอแสดงผล TFT และจอแสดงผล LCD เป็นสิ่งสำคัญสำหรับการตัดสินใจซื้อโดยมีข้อมูลครบถ้วน การเพิ่มประสิทธิภาพของอุปกรณ์ และการจับคู่โซลูชันการแสดงผลให้เข้ากับสถานการณ์การใช้งานเฉพาะ บทความนี้จะแจกแจงรายละเอียดหลักการทำงาน การออกแบบโครงสร้าง การแสดงภาพ การใช้พลังงาน และสถานการณ์การใช้งาน เพื่อชี้แจงว่าเทคโนโลยีการแสดงผลกระแสหลักทั้งสองนี้แตกต่างกันอย่างไร และแต่ละอย่างมีความเป็นเลิศอย่างไร

คืออะไรจอแสดงผลแบบ TFT?

TFT ย่อมาจาก Thin Film Transistor ซึ่งไม่ใช่เทคโนโลยีการแสดงผลอิสระ แต่เป็นเทคโนโลยีการขับขี่และการเพิ่มประสิทธิภาพขั้นสูงที่สร้างขึ้นบนพื้นฐานของโครงสร้าง LCD จอแสดงผล TFT เป็นจอแสดงผล LCD แบบแอกทีฟเมทริกซ์ที่รวมทรานซิสเตอร์ฟิล์มบางเล็กๆ ไว้สำหรับแต่ละพิกเซลบนหน้าจอ ทรานซิสเตอร์แต่ละตัวทำหน้าที่เป็นสวิตช์อิสระ รับผิดชอบในการควบคุมแรงดันไฟฟ้าและสัญญาณของพิกเซลเดียวอย่างแม่นยำ การอัพเกรดโครงสร้างหลักนี้จะล้มล้างโหมดการทำงานแบบพาสซีฟของจอแสดงผล LCD แบบดั้งเดิมโดยสิ้นเชิง สถาปัตยกรรมแบบแอกทีฟแมทริกซ์นี้ช่วยให้แต่ละพิกเซลคงสถานะไว้ในขณะที่พิกเซลอื่นๆ รีเฟรช จอแสดงผล TFT จึงเป็นส่วนย่อยของจอแสดงผล LCD แต่มีประสิทธิภาพที่เหนือกว่าอย่างมาก LCD เกือบทุกเครื่องที่ผลิตในปัจจุบัน ตั้งแต่หน้าจอสมาร์ทโฟนไปจนถึงทีวี 4K ขนาด 65 นิ้ว จริงๆ แล้วเป็น TFT-LCD เมื่อมีคนพูดว่า "หน้าจอ TFT" โดยทั่วไปแล้วจะหมายถึง LCD แบบแอคทีฟแมทริกซ์

คืออะไรจอแอลซีดี?

LCD ย่อมาจาก Liquid Crystal Display ซึ่งเป็นหมวดหมู่ทั่วไปของเทคโนโลยีจอแสดงผลแบบจอแบนซึ่งครองตลาดเครื่องใช้ไฟฟ้ามานานหลายทศวรรษ จอแสดงผล LCD อาศัยคุณสมบัติทางกายภาพเฉพาะของโมเลกุลคริสตัลเหลวในการปรับแสงและสร้างภาพที่มองเห็นได้ โครงสร้างหลักของจอแสดงผล LCD แบบดั้งเดิมประกอบด้วยโมดูลแบ็คไลท์ พื้นผิวแก้ว ชั้นคริสตัลเหลว ฟิลเตอร์สี และฟิล์มโพลาไรซ์ ต่างจากเทคโนโลยีการแสดงผลแบบเรืองแสงในตัวเอง เช่น OLED ตรงที่จอ LCD จะไม่ผลิตแสงแยกกัน แต่ใช้แหล่งแสงด้านหลังคงที่ และปรับการจัดเรียงโมเลกุลคริสตัลเหลวผ่านสัญญาณไฟฟ้าเพื่อควบคุมการส่งผ่านของแสง ทำให้เกิดสี ระดับความสว่าง และรายละเอียดของภาพที่แตกต่างกัน

แผง LCD ประกอบด้วยไฟแบ็คไลท์ ฟิลเตอร์โพลาไรซ์ ชั้นคริสตัลเหลว และอิเล็กโทรด เมื่อใช้แรงดันไฟฟ้า คริสตัลจะบิดตัวเพื่อปิดกั้นหรือส่งผ่านแสง ทำให้เกิดพิกเซล จอแสดงผล LCD แบบดั้งเดิมประกอบด้วยประเภทพาสซีฟแมทริกซ์ (เช่น STN หรือ TN) และประเภทแอกทีฟแมทริกซ์ (เช่น TFT) ข้อจำกัดที่สำคัญของ LCD รุ่นแรกๆ คือเวลาตอบสนองที่ช้าและมุมมองที่แคบ เนื่องจากการออกแบบเมทริกซ์แบบพาสซีฟสามารถจัดการพิกเซลทั้งแถวหรือคอลัมน์ได้ในคราวเดียว

ความแตกต่างทางเทคนิคหลักระหว่างจอแสดงผล TFT และจอแสดงผล LCD

ช่องว่างที่สำคัญระหว่างจอแสดงผล TFT และจอแสดงผล LCD แบบพาสซีฟเมทริกซ์แบบดั้งเดิมนั้นอยู่ที่กลไกการขับเคลื่อนพิกเซล ซึ่งนำไปสู่ความแตกต่างที่ครอบคลุมในด้านประสิทธิภาพของจอแสดงผล การออกแบบโครงสร้าง และประสบการณ์ของผู้ใช้ ส่วนต่อไปนี้จะอธิบายรายละเอียดเกี่ยวกับความแตกต่างที่สำคัญจากส่วนหลักสี่ส่วน

กลไกการขับขี่แบบพิกเซล

โหมดการขับขี่คือความแตกต่างพื้นฐานในการแยกจอแสดงผล TFT และจอ LCD ทั่วไป จอแสดงผล LCD แบบพาสซีฟเมทริกซ์แบบดั้งเดิมใช้วิธีการขับรถแบบสแกนข้ามแถวและคอลัมน์ ระบบจะสแกนพิกเซลแต่ละแถวและคอลัมน์ในรอบคงที่ และพิกเซลทั้งหมดจะแชร์สัญญาณวงจรร่วมกัน เนื่องจากพิกเซลหลายพิกเซลใช้วงจรอิเล็กโทรดร่วมกัน การรบกวนสัญญาณและสัญญาณรบกวนข้ามจึงเป็นสิ่งที่หลีกเลี่ยงไม่ได้ในระหว่างกระบวนการสแกน เมื่อแสดงภาพไดนามิกหรือเนื้อหาที่มีความละเอียดสูง วงจรที่ใช้ร่วมกันไม่สามารถให้การสนับสนุนแรงดันไฟฟ้าที่เสถียรและต่อเนื่องสำหรับแต่ละพิกเซล ส่งผลให้สถานะพิกเซลไม่เสถียร

ความเร็วในการตอบสนองและประสิทธิภาพการแสดงผลแบบไดนามิก

ความเร็วในการตอบสนองหมายถึงเวลาที่พิกเซลจอแสดงผลต้องสลับระหว่างสถานะสว่างและมืด ซึ่งจะกำหนดเอฟเฟกต์การแสดงผลแบบไดนามิกของหน้าจอโดยตรง โดยเฉพาะอย่างยิ่งสำหรับภาพที่เคลื่อนไหวเร็ว เช่น เกม วิดีโอ และฟุตเทจกีฬา จอแสดงผล LCD แบบดั้งเดิมมีความเร็วในการตอบสนองที่ช้ามาก ซึ่งโดยปกติจะสูงกว่า 100 มิลลิวินาที เนื่องจากโหมดการสแกนแบบพาสซีฟ การอัปเดตสัญญาณพิกเซลจึงมีความล่าช้าอย่างเห็นได้ชัด และโมเลกุลคริสตัลเหลวไม่สามารถพลิกกลับทันเวลาเมื่อเนื้อหาบนหน้าจอเปลี่ยนแปลงอย่างรวดเร็ว สิ่งนี้นำไปสู่ปรากฏการณ์ภาพซ้อน การเบลอ และภาพต่อเนื่องที่รุนแรงในฉากไดนามิก ทำให้จอ LCD แบบดั้งเดิมไม่สามารถปรับให้เข้ากับสถานการณ์การแสดงผลไดนามิกที่มีอัตราเฟรมสูงได้

ประสิทธิภาพของมุมมอง

มุมมองเป็นตัวบ่งชี้ที่สำคัญของความสามารถในการใช้งานหน้าจอแสดงผล ซึ่งแสดงถึงช่วงมุมที่หน้าจอสามารถรักษาสีและความสว่างที่แม่นยำเมื่อมองจากมุมมองที่ไม่ใช่ด้านหน้า จอแสดงผล LCD แบบพาสซีฟเมทริกซ์แบบดั้งเดิมมีมุมมองที่แคบมาก โดยมีช่วงการรับชมที่มีประสิทธิภาพเพียง 30 ถึง 45 องศาจากด้านหน้า เมื่อผู้ใช้เอียงเปอร์สเปคทีฟเล็กน้อย หน้าจอจะพบกับการบิดเบือนสีอย่างรุนแรง การลดความสว่าง และแม้แต่การกลับสี ข้อบกพร่องนี้ทำให้จอ LCD แบบดั้งเดิมเหมาะสำหรับการรับชมด้านหน้าของผู้ใช้คนเดียวเท่านั้น และไม่สามารถตอบสนองความต้องการในการรับชมหลายคนหรือการสังเกตหลายมุมได้

การใช้พลังงานและประสิทธิภาพพลังงาน

ในแง่ของการใช้พลังงาน จอแสดงผล LCD แบบดั้งเดิมจะมีลักษณะสองด้าน สำหรับเนื้อหาการแสดงผลแบบธรรมดาคงที่ เช่น ข้อความสีเดียวและรูปแบบคงที่ จอแสดงผล LCD แบบพาสซีฟแมทริกซ์มีการใช้พลังงานน้อยลง เนื่องจากมีโครงสร้างวงจรที่เรียบง่ายและโหลดการทำงานของสัญญาณต่ำ อย่างไรก็ตาม เมื่อแสดงเนื้อหาไดนามิก ความละเอียดสูง และหลายสี การสแกนวงจรพาสซีฟแบบวนอย่างต่อเนื่องจะเพิ่มการสูญเสียสัญญาณและการใช้พลังงาน ส่งผลให้ประสิทธิภาพการใช้พลังงานโดยรวมต่ำ
