ความแตกต่างระหว่างจอแสดงผล LCD กราฟิกและจอแสดงผล LCD ส่วนคืออะไร?

ในอุตสาหกรรมอิเล็กทรอนิกส์ เครื่องใช้ไฟฟ้า อุปกรณ์ยานยนต์ และอุปกรณ์ตรวจวัดแบบพกพา จอแสดงผล LCD และจอแสดงผล LED เป็นตัวพาปฏิสัมพันธ์ระหว่างมนุษย์กับเครื่องจักรที่พบบ่อยที่สุด ในบรรดาประเภทการแสดงผลทั่วไปทั้งหมด จอแสดงผลดอทเมทริกซ์กราฟิกและการแสดงเซ็กเมนต์ (หรือที่เรียกว่าหน้าจอโค้ดเซ็กเมนต์) เป็นโซลูชันการแสดงผลระดับล่างและระดับกลางที่ใช้กันอย่างแพร่หลายมากที่สุด ในด้านจอแสดงผล LCD เทคโนโลยีพื้นฐานสองประการที่ยืนหยัดมาได้เหนือกาลเวลา ได้แก่ จอแสดงผลแบบแบ่งส่วนและจอแสดงผลดอทเมทริกซ์กราฟิก แม้ว่าทั้งสองจะมีจุดประสงค์ในการนำเสนอข้อมูลภาพแก่ผู้ใช้ แต่ก็ทำงานบนหลักการพื้นฐานที่แตกต่างกันและมีความเป็นเลิศในการใช้งานที่แตกต่างกันโดยสิ้นเชิง

การแสดงส่วนคืออะไร?

การแสดงส่วนเป็นอุปกรณ์แสดงผลที่มีโครงสร้างคงที่ซึ่งสร้างไว้ล่วงหน้าด้วยอิเล็กโทรดส่วนอิสระบนหน้าจอ โครงสร้างภายในของมันถูกตั้งค่าไว้ล่วงหน้าตามเนื้อหาการแสดงผลคงที่ และพื้นผิวหน้าจอแบ่งออกเป็นส่วนจอแสดงผลอิสระหลายส่วนที่ไม่สามารถปรับได้ โครงสร้างที่พบบ่อยที่สุดคือโครงสร้างเจ็ดส่วนสำหรับจอแสดงผลดิจิทัล และรุ่นที่ปรับแต่งบางรุ่นจะมีส่วนไอคอนคงที่ เช่น พลังงานแบตเตอรี่ ความแรงของสัญญาณ สัญลักษณ์อุณหภูมิ และตัวบ่งชี้ฟังก์ชัน

หลักการทำงานของการแสดงส่วนนั้นง่ายกว่าการแสดงดอทเมทริกซ์มาก วงจรขับเคลื่อนจำเป็นต้องป้อนสัญญาณระดับสูงและต่ำสำหรับเซ็กเมนต์เฉพาะเท่านั้น เมื่อเปิดอิเล็กโทรดส่วนที่เกี่ยวข้อง ส่วนนั้นจะสว่างขึ้นเพื่อสร้างตัวเลขหรือสัญลักษณ์คงที่ เมื่อปิดเครื่องก็จะถูกซ่อนไว้

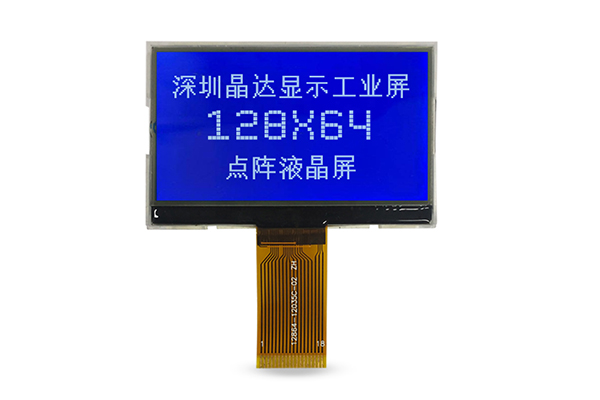

จอแสดงผล LCD กราฟิกคืออะไร?

จอแสดงผล LCD แบบกราฟิกเป็นอุปกรณ์แสดงผลระดับพิกเซลแบบกำหนดเองเต็มรูปแบบ ซึ่งประกอบด้วยตารางหน่วยพิกเซลอิสระที่จัดเรียงอย่างเป็นระเบียบเป็นแถวและคอลัมน์คงที่ แต่ละพิกเซลบนหน้าจอจะถูกควบคุมอย่างอิสระโดยวงจรขับเคลื่อน ซึ่งสามารถเปิดหรือปิดทีละพิกเซลได้ โดยไม่ถูกจำกัดด้วยอักขระคงที่หรือโครงสร้างส่วน ข้อกำหนดความละเอียดทั่วไป ได้แก่ 128x32, 128×64, 192×64, 128x128, 240×128 และรุ่นมาตรฐานอื่นๆ ครอบคลุมความต้องการขนาดจอแสดงผลขนาดเล็กและขนาดกลาง

หลักการทำงานหลักขึ้นอยู่กับเทคโนโลยีการขับเคลื่อนการสแกนเมทริกซ์ ชิปแสดงผลจะควบคุมวงจรแถวและคอลัมน์เพื่อทำการสแกนแบบวนรอบจุดพิกเซล และปรับสถานะเปิด-ปิดและระดับสีเทาของแต่ละพิกเซลตามข้อมูลการแสดงผลอินพุต

สรุปการเปรียบเทียบ

พารามิเตอร์ Segment Display จอแสดงผล LCD กราฟิก

เมื่อรวมกับความแตกต่างด้านประสิทธิภาพ ต้นทุน และฟังก์ชันข้างต้นแล้ว จอแสดงผลทั้งสองรุ่นก็สร้างสถานการณ์การใช้งานในอุตสาหกรรมที่แตกต่างอย่างสิ้นเชิง การเลือกที่แม่นยำสามารถเพิ่มประสิทธิภาพผลิตภัณฑ์ให้สูงสุดและควบคุมต้นทุนได้อย่างเหมาะสม

1. สถานการณ์การใช้งานทั่วไปของจอแสดงผล Dot Matrix แบบกราฟิก

จอแสดงผลกราฟิกดอทเมทริกซ์เหมาะสำหรับผลิตภัณฑ์ที่ต้องการปฏิสัมพันธ์ระหว่างมนุษย์กับเครื่องจักรที่ซับซ้อน เนื้อหาการแสดงผลที่หลากหลาย และการขยายการทำงานซ้ำ สถานการณ์การใช้งานหลัก ได้แก่ หน้าจอสัมผัสควบคุมทางอุตสาหกรรม เครื่องมือทดสอบอัจฉริยะ อุปกรณ์ตรวจจับทางการแพทย์ เครื่องชำระเงิน POS เครื่องรวบรวมข้อมูลมือถือ และอุปกรณ์สมาร์ทโฮมระดับไฮเอนด์และขนาดกลาง สถานการณ์เหล่านี้จำเป็นต้องแสดงข้อความหลายบรรทัด เมนูที่ซับซ้อน เส้นโค้งข้อมูล และไอคอนที่กำหนดเอง และมักจะจำเป็นต้องอัปเกรดฟังก์ชันการแสดงผลด้วยการทำซ้ำผลิตภัณฑ์ ซึ่งตรงกับข้อดีของการแสดงผลที่ยืดหยุ่นของหน้าจอดอทเมทริกซ์ทุกประการ

นอกจากนี้ ในจอแสดงผลเสริมออนบอร์ดในรถยนต์ อุปกรณ์ตรวจสอบสภาพแวดล้อม และอุปกรณ์เทอร์มินัลอัจฉริยะที่ต้องการการอัปเดตข้อมูลแบบไดนามิกและการแสดงผลกราฟิก จอแสดงผลแบบดอทเมทริกซ์แบบกราฟิกยังเป็นตัวเลือกหลักอีกด้วย ซึ่งสามารถตอบสนองความต้องการระดับสูงด้านการแสดงภาพผลิตภัณฑ์และประสบการณ์เชิงโต้ตอบได้

2. สถานการณ์การใช้งานทั่วไปของการแสดงเซ็กเมนต์

การแสดงเซ็กเมนต์ส่วนใหญ่จะใช้ในฟังก์ชันการแสดงผลเดี่ยวที่คำนึงถึงต้นทุน และอุปกรณ์แสดงเนื้อหาแบบคงที่ สถานการณ์ทั่วไป ได้แก่ เครื่องใช้ในครัวเรือน เช่น เครื่องทำน้ำอุ่น เตาแม่เหล็กไฟฟ้า เครื่องปรับอากาศ และเครื่องซักผ้า รวมถึงมาตรวัดน้ำอัจฉริยะ มิเตอร์ไฟฟ้า มาตรวัดก๊าซ รีโมทคอนโทรล เครื่องวัดอุณหภูมิอิเล็กทรอนิกส์ และเครื่องมือวัดแบบพกพาระดับล่าง ผลิตภัณฑ์เหล่านี้จำเป็นต้องแสดงตัวเลขคงที่ ไอคอนสถานะอย่างง่าย และค่าพารามิเตอร์ โดยไม่ต้องมีปฏิสัมพันธ์ทางกราฟิกที่ซับซ้อนและวนซ้ำฟังก์ชัน ซึ่งสามารถเพิ่มความได้เปรียบด้านต้นทุนและความเสถียรของหน้าจอส่วนได้มากที่สุด

ในขณะเดียวกัน ในไฟแสดงสถานะอุปกรณ์อุตสาหกรรม อุปกรณ์ตรวจจับพลังงาน และอุปกรณ์ตรวจสอบสแตนด์บายระยะยาวที่ใช้พลังงานต่ำและมีความทนทานสูง จอแสดงผลแบบแบ่งส่วนยังเป็นโซลูชันการแสดงผลที่ต้องการในอุตสาหกรรมอีกด้วย

จะเลือกจอแสดงผล LCD ขาวดำที่เหมาะสมได้อย่างไร

กล่าวโดยสรุป ความแตกต่างที่สำคัญระหว่างจอแสดงผลดอทเมทริกซ์กราฟิกและการแสดงเซ็กเมนต์อยู่ที่ความยืดหยุ่นของจอแสดงผลและความสามารถในการขยายโครงสร้าง จอแสดงผล LCD แบบแบ่งส่วนอาศัยโครงสร้างส่วนคงที่ โดยมีต้นทุนต่ำ ใช้พลังงานต่ำ มีความเสถียรสูง และมีฟังก์ชันเดียว โดยมุ่งเน้นไปที่สถานการณ์การแสดงสัญลักษณ์ดิจิทัลแบบคงที่และแบบธรรมดา จอแสดงผลกราฟิกดอทเมทริกซ์อาศัยการควบคุมพิกเซลเมทริกซ์อิสระ พร้อมเนื้อหาการแสดงผลที่ยืดหยุ่นและหลากหลาย ความสามารถในการปรับขนาดที่แข็งแกร่ง และข้อเสียด้านพลังงานที่สูงขึ้นเล็กน้อย
