จอแสดงผล LCD เชิงบวกและจอแสดงผล LCD เชิงลบคืออะไร?

จอแอลซีดีได้กลายเป็นแกนหลักของอินเทอร์เฟซแบบภาพในอุตสาหกรรมนับไม่ถ้วน ตั้งแต่อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคและเครื่องมือทางอุตสาหกรรมไปจนถึงแผงหน้าปัดรถยนต์และอุปกรณ์ทางการแพทย์ หากคุณเคยซื้อหน้าจออุตสาหกรรม แผงหน้าปัด จอแสดงผลรถยนต์ หรือจอภาพอุปกรณ์พกพา คุณคงเคยได้ยินคำว่า จอแสดงผล LCD ในโหมดบวก และ จอภาพ LCD ในโหมดลบ โหมดการแสดงผล LCD หลักทั้งสองโหมดนี้จะกำหนดลักษณะการมองเห็นขั้นพื้นฐาน กลไกการส่งผ่านแสง ความสามารถในการอ่าน การใช้พลังงาน และขอบเขตการใช้งานของหน้าจอ LCD ขาวดำและสีพื้นฐาน แม้จะมีการใช้งานอย่างแพร่หลายในอุปกรณ์อิเล็กทรอนิกส์เชิงพาณิชย์และอุตสาหกรรม ผู้ซื้อและวิศวกรส่วนใหญ่ไม่สามารถเข้าใจหลักการทำงาน ความแตกต่างที่สำคัญ และข้อได้เปรียบเฉพาะสถานการณ์ได้อย่างถ่องแท้ ซึ่งนำไปสู่การเลือกหน้าจอที่ไม่เหมาะสม ซึ่งกระทบต่อประสิทธิภาพของอุปกรณ์และประสบการณ์ผู้ใช้

จอแสดงผล LCD เชิงบวกคืออะไร?

จอแสดงผล LCD แบบบวกคือโหมดการแสดงผล LCD มาตรฐานซึ่งมีข้อความ/กราฟิกสีเข้มบนพื้นหลังที่สว่าง ในสถานะที่ไม่มีการจ่ายไฟหรือไม่ได้เปิดใช้งาน พื้นที่พิกเซลของ LCD จะยังคงโปร่งใสหรือสว่าง ในขณะที่พิกเซลที่เปิดใช้งานจะบล็อกแสงเพื่อสร้างเนื้อหาบนหน้าจอที่มืด การแสดงภาพที่พบบ่อย ได้แก่ ตัวอักษรสีดำบนพื้นหลังสีขาว/สีเทา สัญลักษณ์สีดำบนพื้นหลังสีเหลืองเขียว และไอคอนสีเข้มบนพื้นหลังสีเงินสะท้อนแสง

หน้าจอ LCD แบบบวกใช้โครงสร้างโพลาไรเซอร์แบบไขว้ ซึ่งเป็นการกำหนดค่าออปติคอล LCD แบบดั้งเดิมและใช้กันอย่างแพร่หลาย โหมดนี้ขึ้นอยู่กับแสงโดยรอบเป็นอย่างมาก และมีคุณสมบัติป้องกันแสงสะท้อนที่ยอดเยี่ยม ทำให้เป็นตัวเลือกที่ต้องการสำหรับอุปกรณ์แสดงผลในสภาพแวดล้อมกลางแจ้งและมีความสว่างสูง

จอแสดงผล LCD เชิงลบคืออะไร?

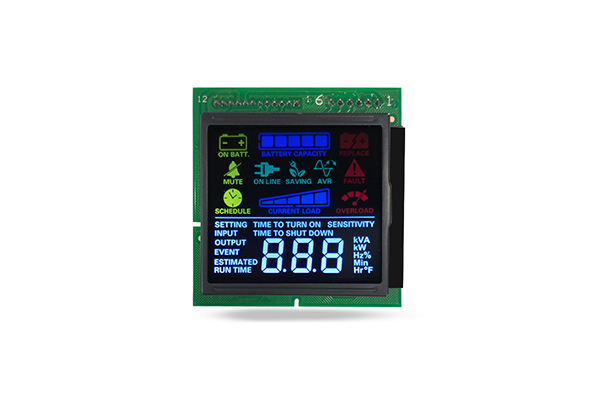

จอแสดงผล LCD เชิงลบเป็นโหมดการแสดงผลตรงกันข้าม โดยนำเสนอข้อความ/กราฟิกที่สว่างบนพื้นหลังสีเข้ม เมื่อหน้าจอไม่ได้ใช้พลังงาน พื้นที่แสดงผลทั้งหมดจะถูกปิดกั้นและปรากฏเป็นสีดำเข้มหรือสีเทาเข้ม เมื่อพิกเซลถูกกระตุ้น โมเลกุลคริสตัลเหลวจะหมุนเพื่อให้แสงพื้นหลังส่องผ่าน ทำให้เกิดเนื้อหาที่สว่างสดใสตัดกับพื้นหลังสีเข้ม

จอแสดงผล LCD เชิงลบใช้โครงสร้างโพลาไรเซอร์ที่จัดตำแหน่ง ต่างจาก LCD แบบบวกตรงที่ไม่สามารถพึ่งพาแสงโดยรอบในการแสดงผลได้ และต้องติดตั้งโมดูลแบ็คไลท์เพื่อแสดงเนื้อหาที่ชัดเจน โหมดนี้ให้คอนทราสต์สูงเป็นพิเศษและเอฟเฟ็กต์ภาพที่ละเอียดอ่อนในสภาพแวดล้อมที่มีแสงน้อยและในร่ม ซึ่งใช้กันอย่างแพร่หลายในอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค ภายในรถยนต์ และแผงควบคุมอุตสาหกรรมในร่ม

หลักการทำงานของจอแสดงผล LCD เชิงบวก

LCD แบบบวกถูกสร้างขึ้นด้วยโพลาไรเซอร์แบบตัดกันในแนวตั้งสองตัว (ออฟเซ็ต 90 องศา) ชั้นคริสตัลเหลวที่อยู่ในสถานะผ่อนคลายและไม่มีพลังงานจะหมุนแสงโดยรอบ 90 องศา เพื่อให้แสงผ่านโพลาไรเซอร์ทั้งสองได้อย่างราบรื่น ซึ่งจะทำให้พื้นหลังหน้าจอทั้งหมดสว่างและโปร่งใสเมื่ออยู่ในสถานะปิด

เมื่อใช้แรงดันไฟฟ้ากับพิกเซลใดพิกเซลหนึ่ง โมเลกุลคริสตัลเหลวจะสูญเสียการจัดเรียงที่บิดเบี้ยวและจัดเรียงในแนวตั้งกับสนามไฟฟ้า พวกมันไม่หมุนแสงอีกต่อไป แสงตกกระทบจึงถูกบังโดยโพลาไรเซอร์ด้านบน พื้นที่พิกเซลสูญเสียการส่งผ่านแสงและสร้างข้อความหรือลวดลายสีเข้ม พูดง่ายๆ ก็คือ การเปิดเครื่องเท่ากับเนื้อหาที่มืด การปิดเครื่องเท่ากับพื้นหลังที่สว่าง

หลักการทำงานของจอแสดงผล LCD เชิงลบ

จอแสดงผล LCD แบบเนกาทีฟใช้เค้าโครงโพลาไรเซอร์แบบขนาน โดยที่โพลาไรเซอร์ด้านบนและด้านล่างจะจัดอยู่ในทิศทางเดียวกัน ในสถานะที่ไม่มีพลังงาน โมเลกุลคริสตัลเหลวจะบิดตัวเพื่อหมุนแสง 90 องศา ทำให้แสงถูกบล็อกโดยโพลาไรเซอร์ที่อยู่ในแนวเดียวกัน หน้าจอทั้งหมดยังคงมืดเมื่ออยู่ในสถานะปิด

เมื่อใช้แรงดันไฟฟ้ากับพิกเซลเป้าหมาย โมเลกุลคริสตัลเหลวจะยืดตัวและหยุดการหมุนของแสง แสงแบ็คไลท์ส่องผ่านโพลาไรเซอร์คู่อย่างราบรื่น ทำให้เกิดเนื้อหาที่แสดงความสว่างและความสว่างสูงบนพื้นหลังสีเข้ม ตรรกะหลักคือ การเปิดเครื่องเท่ากับเนื้อหาที่สว่าง การปิดเครื่องเท่ากับพื้นหลังสีเข้ม

ความแตกต่างที่สำคัญระหว่างจอแสดงผล LCD เชิงบวกและเชิงลบ

เพื่อช่วยให้คุณแยกแยะและเลือกโหมดการแสดงผลที่เหมาะสมได้อย่างรวดเร็ว เราจึงสรุปความแตกต่างหลักระหว่างจอแสดงผล LCD เชิงบวกและเชิงลบจากมิติที่สำคัญ 8 มิติ ได้แก่ เอฟเฟกต์ภาพ โครงสร้างโพลาไรเซอร์ การพึ่งพาแบ็คไลท์ การปรับแสง คอนทราสต์ การใช้พลังงาน มุมมอง และต้นทุน

1.การนำเสนอด้วยภาพ

จอแอลซีดีเชิงบวก:พื้นหลังสว่างคลาสสิกพร้อมเนื้อหาสีเข้ม เอฟเฟกต์ภาพที่เป็นธรรมชาติและนุ่มนวล สอดคล้องกับนิสัยการอ่านของคนแบบดั้งเดิม โทนสีหน้าจอส่วนใหญ่จะเป็นสีขาว เทา หรือเหลืองเขียวที่เป็นกลาง โดยมีความเมื่อยล้าในการมองเห็นต่ำในระหว่างการรับชมในระยะยาว

จอแอลซีดีเชิงลบ:พื้นหลังสีเข้มพร้อมเนื้อหาที่ส่องสว่างสดใส ภาพลักษณ์ที่โดดเด่น รูปลักษณ์ระดับไฮเอนด์และละเอียดอ่อน พื้นหลังสีเข้มเน้นเนื้อหาที่แสดงอย่างมีประสิทธิภาพ ทำให้ข้อความและไอคอนโดดเด่นและเป็นชั้นมากขึ้น

2.การพึ่งพาแบ็คไลท์และแอมป์; การปรับตัวของแสง

นี่คือความแตกต่างในทางปฏิบัติมากที่สุดในสถานการณ์การใช้งาน LCD เชิงบวกเป็นแสงโดยรอบที่โดดเด่น โดยทำงานได้ดีที่สุดในสภาพแวดล้อมที่สว่าง เช่น แสงแดดกลางแจ้ง แสงจ้าในอาคาร และพื้นที่ทำงานแบบเปิด แม้ว่าจะไม่มีแบ็คไลท์ แต่ก็สามารถรักษาเอฟเฟ็กต์การแสดงผลที่คมชัดเป็นพิเศษ และจะไม่ถูกแสงจ้าโดยรอบจางลง

LCD เชิงลบมีความโดดเด่นในเรื่องแสงพื้นหลัง โดยแสดงคุณภาพการแสดงผลระดับสูงสุดในสภาพแวดล้อมภายในอาคารที่มีแสงสลัว ฉากกลางคืน และสภาพการทำงานที่มีแสงน้อยพร้อมการรองรับแบ็คไลท์ที่สม่ำเสมอ อย่างไรก็ตาม ในแสงแดดจ้า ความสว่างของแบ็คไลท์จะถูกแสงโดยรอบครอบงำได้ง่าย ส่งผลให้เนื้อหาซีดจางและอ่านง่ายน้อยลง เพื่อปรับให้เข้ากับสภาพแวดล้อมที่สว่าง LCD เชิงลบต้องใช้ไฟแบ็คไลท์ที่มีความสว่างสูงกว่า 800 nits ซึ่งจะทำให้สิ้นเปลืองพลังงานมากขึ้นอย่างมาก

3.ประสิทธิภาพคอนทราสต์และมุมมอง

ในสภาพแวดล้อมที่มีแสงน้อยในอาคาร LCD เชิงลบจะมีอัตราส่วนคอนทราสต์สูงกว่า LCD เชิงบวกมาก พื้นหลังสีเข้มบริสุทธิ์ช่วยขจัดสัญญาณรบกวนจากแสงรั่ว ทำให้ขอบเนื้อหาคมชัดขึ้นและรายละเอียดละเอียดอ่อนยิ่งขึ้น ในขณะเดียวกัน LCD แบบเนกาทีฟมีมุมมองที่กว้างขึ้นโดยมีการเปลี่ยนสีเล็กน้อยและการลดความสว่างจากทุกทิศทาง

LCD เชิงบวกมีคอนทราสต์ค่อนข้างปานกลาง เนื่องจากพื้นหลังที่สว่าง ช่องว่างระหว่างชั้นแสงและความมืดจึงน้อยลง แต่ความเสถียรของมุมมองในสภาพแวดล้อมที่สว่างจะดีกว่า พวกมันไม่เสี่ยงต่อการสะท้อนเบลอหรือการลดทอนคอนทราสต์ภายใต้แสงจ้า พร้อมประสิทธิภาพการแสดงผลกลางแจ้งที่เสถียรยิ่งขึ้น

4.การใช้พลังงานและความทนทาน

LCD ที่เป็นบวกมีข้อได้เปรียบอย่างแน่นอนในการประหยัดพลังงาน สถานการณ์การใช้งานส่วนใหญ่ไม่จำเป็นต้องเปิดใช้งานแบ็คไลท์ โดยอาศัยแสงโดยรอบในการแสดงผล แม้จะมีไฟแบ็คไลท์เสริม ความสว่างต่ำก็เพียงพอต่อความต้องการ ซึ่งช่วยยืดอายุแบตเตอรี่ของอุปกรณ์ได้อย่างมาก เป็นตัวเลือกแรกสำหรับอุปกรณ์พกพาที่ใช้พลังงานต่ำ

บทสรุป

ความแตกต่างระหว่างจอแสดงผล LCD เชิงบวกและเชิงลบแสดงถึงหนึ่งในตัวเลือกพื้นฐานที่สุดในการเลือกจอแสดงผลจอแสดงผล LCD เชิงบวกให้การอ่านแสงแดดได้ดีกว่า ใช้พลังงานน้อยกว่า และลดต้นทุน ทำให้เหมาะสำหรับการใช้งานกลางแจ้ง ใช้พลังงานแบตเตอรี่ และคำนึงถึงต้นทุน จอแสดงผล LCD ในโหมดเนกาทีฟให้คอนทราสต์ที่สูงกว่า มุมมองในอาคารที่กว้างขึ้น และความสวยงามระดับพรีเมี่ยม เหมาะสำหรับผลิตภัณฑ์ในอาคาร ในที่แสงน้อย และเน้นการออกแบบ
