อะไรคือความแตกต่างระหว่างหน้าจอดอทเมทริกซ์และหน้าจอ LCD ส่วนในจอแสดงผล LCD?

หน้าจอดอทเมทริกซ์และหน้าจอ LCD ส่วนเนื่องจากเป็นหมวดหมู่ย่อยพื้นฐานสองหมวดหมู่ที่ใช้กันอย่างแพร่หลาย รองรับความต้องการการแสดงผลในหลายสาขา เช่น เครื่องใช้ไฟฟ้า การควบคุมทางอุตสาหกรรม และเครื่องมือทางการแพทย์ ด้วยคุณลักษณะทางเทคนิคเฉพาะตัวและความได้เปรียบด้านต้นทุน แม้ว่าทั้งสองอย่างจะอยู่ในระบบเทคโนโลยี LCD แต่ก็มีความแตกต่างอย่างมีนัยสำคัญในหลักการแสดงผล ลักษณะการทำงาน และสถานการณ์การใช้งาน การแยกแยะความแตกต่างระหว่างทั้งสองอย่างแม่นยำมีความสำคัญอย่างยิ่งต่อการเลือกผู้ผลิตเทอร์มินัลและการจัดวางเทคโนโลยีอุตสาหกรรม

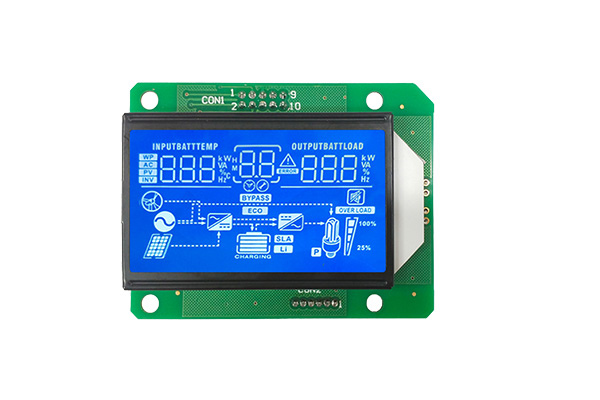

จอแสดงผล LCD ส่วนคืออะไร?

จอแสดงผล LCD ส่วนใช้รูปแบบคงที่ที่ออกแบบไว้ล่วงหน้า เรียกว่าส่วน เพื่อแสดงตัวเลข ตัวอักษร สัญลักษณ์ หรือไอคอนแบบกำหนดเอง แต่ละส่วนสอดคล้องกับอิเล็กโทรดอิสระ เมื่อใช้แรงดันไฟฟ้า โมเลกุลคริสตัลเหลวในบริเวณนั้นก็จะบิดตัว ทำให้มองเห็นส่วนดังกล่าวได้ การกำหนดค่าที่พบบ่อยที่สุด ได้แก่ จอแสดงผล 7 ส่วน (ปรับให้เหมาะสมสำหรับการแสดงผลตัวเลข), จอแสดงผล 14 ส่วน (รองรับตัวอักษรและตัวเลขเต็มรูปแบบ), จอแสดงผล 16 ส่วน (คำจำกัดความของอักขระที่ได้รับการปรับปรุง) และเค้าโครงส่วนแบบกำหนดเองทั้งหมดซึ่งปรับแต่งมาสำหรับการใช้งานเฉพาะด้าน

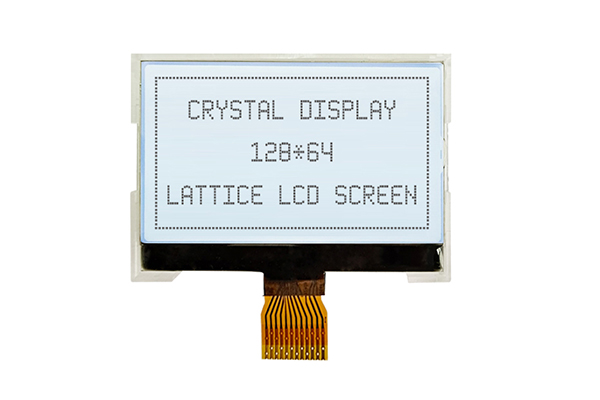

จอ LCD กราฟิกคืออะไร?

จอแสดงผล LCD แบบดอทเมทริกซ์ (หรือเรียกอีกอย่างว่าจอแสดงผล LCD แบบกราฟิก) ประกอบด้วยตารางของพิกเซลแต่ละพิกเซลที่จัดเรียงเป็นแถวและคอลัมน์ แต่ละพิกเซลสามารถควบคุมได้อย่างอิสระ ทำให้จอแสดงผลสามารถสร้างกราฟิก ตัวละคร และแม้แต่รูปภาพได้ตามใจชอบ ความละเอียดทั่วไป ได้แก่ 128×64, 192×64, 128×128, 240×128 และ 240x48 พิกเซล

หน้าจอ LCD ส่วนที่มีข้อดีคือต้นทุนต่ำและใช้พลังงานต่ำ มีการใช้กันอย่างแพร่หลายในสถานการณ์ที่ไม่ต้องใช้จอแสดงผลที่ซับซ้อน โดยครอบคลุมสาขาอิเล็กทรอนิกส์สำหรับผู้บริโภคและอุตสาหกรรม เช่น เครื่องคิดเลข เครื่องชั่งอิเล็กทรอนิกส์ แผงเครื่องปรับอากาศ นาฬิกาอิเล็กทรอนิกส์พื้นฐาน เทอร์โมสตัท หน้าจอแสดงผลสถานีชาร์จ ฯลฯ ในสถานการณ์เหล่านี้ จำเป็นต้องแสดงเฉพาะตัวเลข สัญลักษณ์ หรือการแจ้งเตือนสถานะอย่างง่ายเท่านั้น สามารถใช้ความคุ้มทุนและความเสถียรของหน้าจอแสดงผล LCD ได้อย่างเต็มที่ จากการสังเกตของอุตสาหกรรม อัตราการเจาะตลาดของหน้าจอ LCD ในสถานการณ์การแสดงผลขนาดเล็กและเรียบง่ายเกิน 60% ทำให้เป็นตัวเลือกที่ต้องการสำหรับโซลูชันการแสดงผลราคาประหยัด

หน้าจอ LCD กราฟิกเหมาะสำหรับสถานการณ์ที่ต้องการความยืดหยุ่นในการแสดงเนื้อหามากกว่า ส่วนใหญ่จะใช้ในอินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักร (HMI) ของอุปกรณ์ควบคุมทางอุตสาหกรรม การแสดงเครื่องมือทางการแพทย์ เครื่องมือวัดแบบพกพา (ออสซิลโลสโคป มัลติมิเตอร์ ฯลฯ) เครื่อง POS โทรศัพท์มือถือรุ่นเก่า เครื่องเล่น MP3 ฯลฯ สถานการณ์เหล่านี้จำเป็นต้องแสดงเมนูที่ซับซ้อน กราฟิก ตัวอักษรจีน หรือไอคอนแบบกำหนดเอง ความสามารถในการแสดงผลที่ยืดหยุ่นของหน้าจอ LCD กราฟิก LCD ขาวดำสามารถตอบสนองความต้องการที่หลากหลาย ด้วยความก้าวหน้าของระบบอัตโนมัติทางอุตสาหกรรมและการย่อขนาดของอุปกรณ์ทางการแพทย์ ความต้องการหน้าจอ LCD แบบกราฟิกจึงค่อยๆ เพิ่มขึ้น โดยเฉพาะอย่างยิ่งหน้าจอดอทเมทริกซ์ที่มีความละเอียดสูงและอุณหภูมิกว้าง มีการขยายตัวอย่างต่อเนื่องในการใช้งานในสถานการณ์อุตสาหกรรมและการแพทย์ระดับไฮเอนด์

หน้าจอเมทริกซ์กราฟิกและจอแสดงผล LCD ส่วนไม่มีความสัมพันธ์ทางการแข่งขัน แต่กลับกลายเป็นรูปแบบตลาดที่เสริมกันโดยพิจารณาจากคุณลักษณะทางเทคนิคและความได้เปรียบด้านต้นทุน หน้าจอส่วนใช้ "ความเรียบง่าย ต้นทุนต่ำ และการใช้พลังงานต่ำ" เป็นรากฐานสำหรับสถานการณ์การแสดงผลที่เรียบง่าย ในขณะที่หน้าจอ LCD กราฟิกใช้ "ความยืดหยุ่น ฟังก์ชันการทำงานที่หลากหลาย และความสามารถในการปรับแต่ง" เพื่อตอบสนองความต้องการการแสดงผลที่ซับซ้อน เมื่อร่วมมือกันสนับสนุนการพัฒนาที่หลากหลายของฟิลด์ LCD สำหรับผู้ผลิตขั้นสุดท้าย การชี้แจงข้อกำหนดในการแสดงผลของผลิตภัณฑ์ งบประมาณต้นทุน และสถานการณ์การใช้งานเป็นพื้นฐานหลักในการเลือกระหว่างหน้าจอ LCD แบบกราฟิกและหน้าจอ LCD ส่วนขาวดำ
