ข้อมูลเบื้องต้นเกี่ยวกับจอแสดงผล OLED

จอแสดงผล OLED คืออะไร?

OLED เป็นไดโอดเปล่งแสงอินทรีย์หรือที่เรียกว่า Organic Electroluminescence Display (OLED) เนื่องจากคุณสมบัติที่เป็นเอกลักษณ์ เช่น การส่องสว่างในตัวเอง ไม่จำเป็นต้องใช้แบ็คไลท์ อัตราส่วนคอนทราสต์สูง ความหนาบาง มุมมองที่กว้าง ความเร็วในการตอบสนองที่รวดเร็ว เหมาะสำหรับแผงที่ยืดหยุ่น ช่วงอุณหภูมิการทำงานที่กว้าง และโครงสร้างและกระบวนการผลิตที่เรียบง่ายกว่า OLED จึงให้คุณภาพของภาพที่ดีกว่ามาก มีคอนทราสต์ที่สูงกว่า (หรือที่เรียกว่าช่วงไดนามิกสูง HDR) และมุมมองที่กว้างกว่า ทำให้เป็นตัวเลือกที่เหมาะสำหรับผลิตภัณฑ์อิเล็กทรอนิกส์ระดับไฮเอนด์

การจำแนกประเภทของจอแสดงผล OLED

1. จำแนกตามวิธีการขับขี่

Passive OLED (PM-OLED): โครงสร้างเรียบง่าย เหมาะสำหรับหน้าจอขนาดเล็กและความหนาแน่นของข้อมูลต่ำ

Active OLED (AM-OLED): แต่ละพิกเซลติดตั้งทรานซิสเตอร์ฟิล์มบาง (TFT) อิสระเพื่อการควบคุม พร้อมการตอบสนองที่เร็วขึ้น การใช้พลังงานน้อยลง และความสามารถในการบรรลุความละเอียดสูงขึ้น เป็นตัวเลือกทางเทคนิคสำหรับผลิตภัณฑ์กระแสหลัก เช่น สมาร์ทโฟนและโทรทัศน์

2. จำแนกตามเทคโนโลยีการเปลี่ยนสี

RGB OLED: พิกเซลสีหลักสีแดง เขียว และน้ำเงินปล่อยแสงอย่างเป็นอิสระ ทำให้แสดงสีและคอนทราสต์ได้ดีที่สุด อย่างไรก็ตาม มีความยากในการผลิตและต้นทุนสูง และส่วนใหญ่จะใช้ในจอแสดงผลขนาดเล็ก

WOLED: ใช้ชั้นเปล่งแสงสีขาวรวมกับฟิลเตอร์สีเพื่อให้ได้การแสดงผลสีที่สมบูรณ์ กระบวนการนี้ค่อนข้างง่ายและมีอัตราผลตอบแทนสูง และส่วนใหญ่จะใช้ในโทรทัศน์ขนาดใหญ่

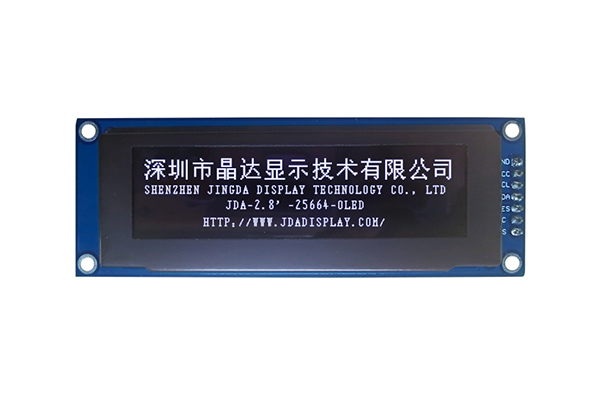

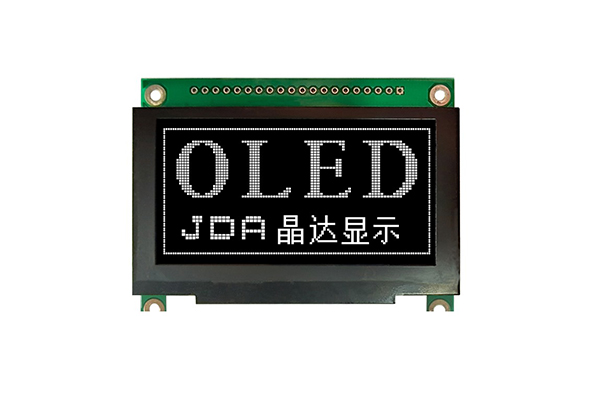

คุณสมบัติผลิตภัณฑ์ของโมดูลจอแสดงผล OLED

1. การแสดงภาพที่โดดเด่น

ด้วยอัตราส่วนคอนทราสต์มากกว่า 10,000:1 ความอิ่มตัวของสีที่สูง และขอบที่ชัดเจนโดยไม่มีการโกสต์สำหรับข้อความและไอคอน เทคโนโลยีการส่องสว่างในตัวช่วยให้สามารถอ่านค่าได้ดีเยี่ยมแม้ในที่มีแสงจ้าหรือมืดสนิท

2. สถาปัตยกรรมการใช้พลังงานต่ำเป็นพิเศษ

แรงดันไฟฟ้าทำงานเพียง 3.3V หรือ 5V การใช้พลังงานสำหรับการส่องสว่างแบบเต็มหน้าจอจะอยู่ที่ประมาณ 25mA (ขึ้นอยู่กับจำนวนพิกเซลที่ส่องสว่าง) และการใช้พลังงานในโหมดสแตนด์บายอาจต่ำถึงระดับไมโครแอมแปร์ เมื่อเทียบกับหน้าจอ TFT หรือ LCD ที่มีขนาดเท่ากัน การใช้พลังงานจะลดลงประมาณ 50%-70% ทำให้เหมาะอย่างยิ่งสำหรับอุปกรณ์พกพาที่ใช้พลังงานแบตเตอรี่

3. ช่วงอุณหภูมิกว้างและความน่าเชื่อถือ

ช่วงอุณหภูมิในการทำงานครอบคลุม -40°C ถึง +85°C และอุณหภูมิในการจัดเก็บสามารถเข้าถึง -40°C ถึง +85°C มีความต้านทานต่อสภาพอากาศที่ดีเยี่ยม โมดูลนี้รวมวงจรบูสต์ไว้ภายใน และต้องใช้ตัวเก็บประจุต่อพ่วงจำนวนเล็กน้อยเท่านั้นเพื่อการทำงานที่เสถียร พร้อมความสามารถในการป้องกันไฟฟ้าสถิตตรงตามมาตรฐานอุตสาหกรรม

4. การกำหนดค่าอินเทอร์เฟซที่ยืดหยุ่น

มีการออกแบบแพดที่เข้ากันได้กับอินเทอร์เฟซ I2C และอินเทอร์เฟซ SPI ทำให้ผู้ใช้สามารถเลือกได้อย่างยืดหยุ่นตามทรัพยากรการควบคุมหลัก โมดูลนี้รองรับแพลตฟอร์มกระแสหลัก เช่น Arduino, STM32 และ ESP32 และสามารถเชื่อมต่อโดยตรงกับระบบนิเวศโอเพ่นซอร์สที่มีอยู่ ซึ่งทำให้วงจรการพัฒนาสั้นลงอย่างมาก

การประยุกต์ใช้โมดูลแสดงผล OLED

1. เครื่องใช้ไฟฟ้า

จอแสดงผล OLED เป็นโซลูชันการแสดงผลกระแสหลักสำหรับสมาร์ทโฟน แท็บเล็ต แล็ปท็อป และโทรทัศน์ระดับไฮเอนด์ โดยให้คุณภาพของภาพในระดับสูง มุมมองที่กว้าง และเอฟเฟกต์การแสดงผลที่ประหยัดพลังงาน

2. อุปกรณ์สวมใส่ได้

สมาร์ทวอทช์ เครื่องติดตามสุขภาพ และอุปกรณ์อื่นๆ ใช้ประโยชน์จากความบางของ OLED อย่างเต็มที่ ใช้พลังงานต่ำ และปรับเปลี่ยนได้อย่างยืดหยุ่น

3. การแสดงยานพาหนะ

OLED ถูกนำมาใช้กันอย่างแพร่หลายในแดชบอร์ด คอนโซลกลาง และระบบความบันเทิง โดยปรับให้เข้ากับสภาพแวดล้อมภายในที่ซับซ้อน และให้ข้อมูลภาพที่ชัดเจน

4. การแสดงภาพระยะใกล้สำหรับ VR/AR

OLED ที่ใช้ซิลิคอน (ไมโคร OLED) ได้กลายเป็นเทคโนโลยีหน้าจอที่ต้องการสำหรับอุปกรณ์ความเป็นจริงเสริมและอุปกรณ์ความเป็นจริงเสมือน เนื่องจากมีความละเอียดสูง การตอบสนองที่รวดเร็ว และความหน่วงต่ำ

5. แสง OLED

แผงไฟ OLED มีความบางและยืดหยุ่น สามารถเปล่งแสงที่สม่ำเสมอและนุ่มนวลได้ พวกเขาถือเป็นคู่แข่งที่แข็งแกร่งสำหรับเทคโนโลยีแสงสว่างรุ่นต่อไป
