อะไรเป็นตัวกำหนดอายุการใช้งานของหน้าจอ LCD

ในบรรดาเทคโนโลยีการแสดงผลทั่วไป หน้าจอ LCD ยังคงเป็นโซลูชันที่ใช้กันอย่างแพร่หลายมากที่สุด เนื่องจากมีประสิทธิภาพที่เสถียร ต้นทุนต่ำ และความจริงที่ว่าหน้าจอมีแนวโน้มที่จะเกิดการเบิร์นอินน้อยกว่าเมื่อเทียบกับแผงจอแสดงผลแบบเรืองแสงได้เอง ตั้งแต่หน้าจอควบคุมทางอุตสาหกรรมและเครื่องใช้ในครัวเรือนไปจนถึงอุปกรณ์ตรวจสอบทางอุตสาหกรรมที่มีความแม่นยำสูงและหน้าจอในรถยนต์หน้าจอ LCD ส่วน, หน้าจอ LCD ตัวอักษร, หน้าจอ LCD กราฟิก และรูปแบบการแสดงผล TFT ขั้นสูง มีปัจจัยหลักหลายประการที่ส่งผลต่ออายุการใช้งานของจอแสดงผล LCD ครอบคลุมประเด็นต่างๆ เช่น การออกแบบโครงสร้าง ส่วนประกอบหลัก สภาพแวดล้อมการใช้งาน พฤติกรรมการใช้งาน และความแตกต่างของประเภทผลิตภัณฑ์

1. อายุการใช้งานของโครงสร้างหลักและส่วนประกอบ

ที่สมบูรณ์จอ LCDระบบประกอบด้วยชั้นผลึกเหลว โมดูลแบ็คไลท์ โพลาไรเซอร์ ฟิลเตอร์สี วงจรขับเคลื่อน และกระจกป้องกัน ต่างจากจอแสดงผล OLED ที่ต้องอาศัยวัสดุอินทรีย์ที่ส่องสว่างในตัวเองซึ่งมีแนวโน้มที่จะเสื่อมสภาพได้ง่าย จอแสดงผล LCD ทำงานโดยการควบคุมการส่งผ่านแสงผ่านการโก่งตัวของโมเลกุลผลึกเหลว โดยแทบไม่มีการสูญเสียอายุของวัสดุผลึกเหลวเลย การสูญเสียอายุการใช้งานหลักของ LCD ทุกประเภท รวมถึงจอแสดงผล Segment LCD, จอแสดงผล LCD ตัวอักษร, จอแสดงผล LCD กราฟิก และจอแสดงผล TFT ส่วนใหญ่มาจากส่วนประกอบสิ้นเปลือง เช่น โมดูลแบ็คไลท์และโพลาไรเซอร์ ซึ่งเป็นปัจจัยสำคัญที่กำหนดอายุการใช้งานโดยรวมของจอแสดงผล LCD

1) อายุโมดูลแบ็คไลท์

แผง LCD ไม่เรืองแสงในตัวเองและขึ้นอยู่กับโมดูลแบ็คไลท์เพื่อให้แหล่งกำเนิดแสง ทำให้ระบบแบ็คไลท์เป็นส่วนประกอบหลักที่มีช่องโหว่มากที่สุดและมีอายุการใช้งานสั้นที่สุดของจอแสดงผลทั้งหมด จอแสดงผล LCD แบบดั้งเดิมใช้ไฟแบ็คไลท์ CCFL ซึ่งมีอายุการใช้งานสั้น ลดแสงลงอย่างมาก และสิ้นเปลืองพลังงานสูง และได้ค่อยๆ เลิกใช้ไปจากตลาด จอแสดงผล LCD กระแสหลักสมัยใหม่ รวมถึงจอแสดงผลกราฟิก LCD และจอแสดงผล TFT ทุกประเภท ใช้โมดูลไฟพื้นหลัง LED โดยมีอายุการใช้งานมาตรฐานทางอุตสาหกรรม 30,000 ถึง 50,000 ชั่วโมง (ความสว่างลดลงเหลือ 50% ของค่าเริ่มต้น)

2) โพลาไรเซอร์และชั้นคริสตัลเหลว Aging

โพลาไรเซอร์เป็นส่วนประกอบสำคัญที่ควบคุมโพลาไรเซชันของแสงและรับประกันคอนทราสต์ของจอแสดงผล และระดับความชราของโพลาไรเซอร์จะส่งผลโดยตรงต่อเอฟเฟกต์ของจอแสดงผลและอายุการใช้งานของจอ LCD การสัมผัสกับอุณหภูมิสูง รังสีอัลตราไวโอเลต และสภาพแวดล้อมที่ชื้นเป็นเวลานานจะทำให้วัสดุโพลาไรเซอร์เสื่อมสภาพ เกิดสีเหลือง และการลดทอนของการส่งผ่านแสง ส่งผลให้คอนทราสต์ของหน้าจอลดลง การบิดเบือนของสี และภาพเบลอ

3) วงจรการขับขี่และความเสถียรของข้อต่อประสาน

วงจรขับเคลื่อนมีหน้าที่ส่งสัญญาณควบคุมไปยังโมเลกุลคริสตัลเหลวและโมดูลแบ็คไลท์ อายุการใช้งานของแผงวงจร ชิป และข้อต่อบัดกรีจะกำหนดวงจรการทำงานที่มั่นคงของจอแสดงผล LCD ผลิตภัณฑ์ LCD คุณภาพต่ำมีการออกแบบวงจรที่หยาบและกระบวนการบัดกรีด้อยกว่า การเปิดเครื่องในระยะยาวจะทำให้เกิดปฏิกิริยาออกซิเดชันของข้อต่อบัดกรี การบัดกรีเสมือน และความเสียหายของชิปจากความร้อนสูงเกินไป ส่งผลให้หน้าจอกะพริบ ไม่แสดงผล และเกิดความล้มเหลวเป็นระยะ

2.สภาพการดำเนินงานด้านสิ่งแวดล้อม

อายุการใช้งานตามทฤษฎีของผลิตภัณฑ์จอแสดงผล LCD ทั้งหมดวัดภายใต้สภาวะห้องปฏิบัติการมาตรฐาน ในการใช้งานจริง การเปลี่ยนแปลงสภาพแวดล้อมจะส่งผลอย่างมากต่อความเร็วการเสื่อมสภาพของจอแสดงผล LCD ส่วน จอแสดงผล LCD ตัวอักษร จอแสดงผล LCD กราฟิก และจอแสดงผล TFT อุณหภูมิ ความชื้น รังสีอัลตราไวโอเลต และการสั่นสะเทือนทางกลที่สูงเกินไปเป็นปัจจัยด้านสิ่งแวดล้อมหลักที่ทำให้อายุการใช้งานของจอแสดงผล LCD สั้นลง

1) การเปลี่ยนแปลงของอุณหภูมิ (ปัจจัยด้านสิ่งแวดล้อมที่มีอิทธิพลมากที่สุด)

อุณหภูมิสูงเป็นสาเหตุอันดับหนึ่งของจอ LCD ไม่ว่าจะเป็นจอแสดงผล LCD ส่วนพลังงานต่ำหรือจอแสดงผล TFT ประสิทธิภาพสูง การทำงานในระยะยาวในสภาพแวดล้อมที่มีอุณหภูมิสูงจะช่วยเร่งการเสื่อมสภาพของส่วนประกอบหลักทั้งหมด อุณหภูมิสูงจะเร่งการลดแสงของเม็ดบีด LED แบ็คไลท์ ทำให้โพลาไรเซอร์มีสีเหลืองและแก่มากขึ้น และทำให้เกิดการขยายตัวเนื่องจากความร้อนและความเสียหายจากความเครียดต่อชั้นคริสตัลเหลวและแผงวงจร

2) การกัดกร่อนของความชื้นและการควบแน่น

ความชื้นจะกัดกร่อนข้อต่อบัดกรีวงจรและหน้าสัมผัสโลหะ ทำให้เกิดการลัดวงจรและการรั่วไหล และเร่งการเสื่อมสภาพของโพลาไรเซอร์และฟิล์มแสง สำหรับจอแสดงผล LCD ส่วนที่ใช้คงที่ในร่มและจอแสดงผล LCD ตัวอักษร สภาพแวดล้อมที่มีความชื้นและไม่มีอากาศถ่ายเทในระยะยาวมีแนวโน้มที่จะเกิดการเจริญเติบโตบนพื้นผิวหน้าจอและชั้นฟิล์มภายใน ส่งผลให้เกิดข้อบกพร่องในการแสดงผลอย่างถาวร

3) รังสียูวีและมลภาวะฝุ่น

การสัมผัสกับแสงแดดโดยตรงในระยะยาวและรังสีอัลตราไวโอเลตที่รุนแรงจะทำให้เกิดการเสื่อมสภาพทางโฟโตเคมีคอลของโพลาไรเซอร์ LCD ฟิลเตอร์สี และวัสดุคริสตัลเหลว ส่งผลให้หน้าจอเหลือง สีซีดจาง และลดความเปรียบต่าง จอแสดงผล LCD ระดับล่างของพลเรือนและจอแสดงผล LCD ตัวอักษรไม่มีการออกแบบป้องกันรังสียูวี และเอฟเฟกต์การแสดงผลจะลดลงอย่างมากหลังจากสัมผัสกลางแจ้งในระยะยาว

4) การสั่นสะเทือนและแรงกระแทกทางกล

สำหรับการติดตั้งในยานพาหนะ แบบพกพา และในโรงงานอุตสาหกรรมจอแอลซีดีการสั่นสะเทือนทางกลและการกระแทกเป็นปัจจัยสำคัญที่นำไปสู่ความล้มเหลวก่อนเวลาอันควร การสั่นสะเทือนอย่างต่อเนื่องในระยะยาวจะทำให้ขั้วต่อภายในและข้อต่อบัดกรีของจอแสดงผลคลายตัว ทำให้เกิดการบัดกรีเสมือนและสัญญาณไม่เสถียร และแม้แต่ทำให้พื้นผิวแก้วและชั้นคริสตัลเหลวแตกร้าว การกระแทกและการอัดขึ้นรูปอย่างกะทันหันจะทำให้เกิดการแตกตัวของหน้าจอ การรั่วไหลของผลึกเหลว และความเสียหายถาวรโดยตรง

3. ความแตกต่างของอายุการใช้งานของจอแสดงผล LCD ประเภทต่างๆ

มีความแตกต่างที่ชัดเจนในการออกแบบโครงสร้าง เกรดส่วนประกอบ และสถานการณ์การใช้งานระหว่างจอแสดงผล LCD ส่วน, จอแสดงผล LCD ตัวอักษร, จอแสดงผล LCD กราฟิก และจอแสดงผล TFT ส่งผลให้อายุการใช้งานตามทฤษฎีและตามจริงแตกต่างกันอย่างมาก ผู้ใช้จำเป็นต้องเลือกประเภทการแสดงผลตามความต้องการอายุการใช้งานในการเลือกจริง

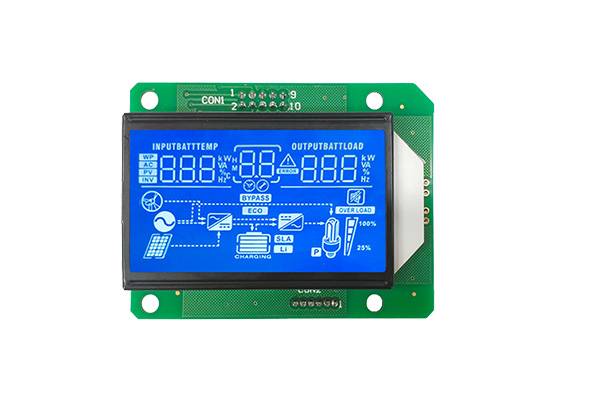

ส่วนจอแสดงผล LCD

จอแสดงผล LCD แบบแบ่งส่วนเป็นประเภทจอแสดงผล LCD ที่ง่ายที่สุด ซึ่งสามารถแสดงเฉพาะหมายเลขและไอคอนแบบคงที่เท่านั้น และส่วนใหญ่จะใช้ในอุปกรณ์ที่ใช้พลังงานต่ำ เช่น เครื่องใช้ในบ้าน เครื่องมือ และรีโมทคอนโทรล มีข้อดีคือโครงสร้างเรียบง่าย ใช้พลังงานต่ำ และมีเสถียรภาพ ด้วยการทำงานของโหลดที่ต่ำเป็นพิเศษเป็นเวลานาน ไฟแบ็คไลท์และความเร็วการเสื่อมสภาพของวงจรจึงช้ามาก อายุการใช้งานตามทฤษฎีของจอแสดงผล LCD ส่วนขาวดำทั่วไปสามารถเข้าถึง 80,000 ถึง 100,000 ชั่วโมง และอายุการใช้งานจริงสามารถเข้าถึงได้มากกว่า 10 ปี ซึ่งเป็นอายุการใช้งานที่ยาวนานที่สุดในบรรดา LCD ทุกประเภท

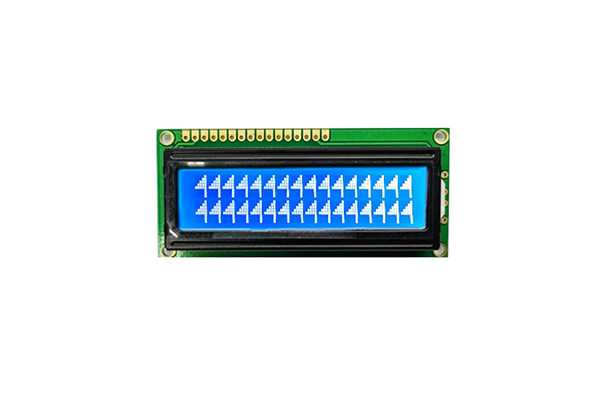

จอแสดงผล LCD ตัวอักษร

จอแสดงผล LCD ตัวอักษรสามารถแสดงตัวเลข ตัวอักษร และสัญลักษณ์คงที่ และใช้กันอย่างแพร่หลายในแผงควบคุมอุตสาหกรรม เครื่องมือขนาดเล็ก และอุปกรณ์สำนักงาน ความซับซ้อนของโครงสร้างและการใช้พลังงานนั้นสูงกว่าจอแสดงผล LCD ส่วนเล็กน้อย โดยมีอายุการใช้งานมาตรฐาน 50,000 ถึง 80,000 ชั่วโมง มีประสิทธิภาพที่มั่นคงและอัตราการเสื่อมสภาพต่ำในสภาพแวดล้อมแบบทั่วไปในอาคาร และสามารถตอบสนองความต้องการการใช้งานระยะยาวของอุปกรณ์อุตสาหกรรมและพลเรือนระดับล่างส่วนใหญ่

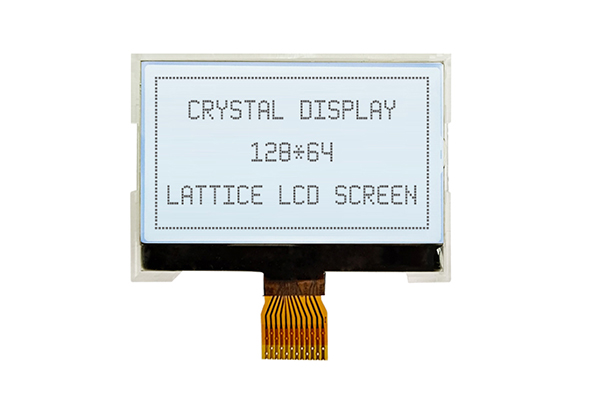

จอแสดงผล LCD กราฟิก

จอแสดงผล LCD แบบกราฟิกรองรับกราฟิกและการแสดงข้อความแบบดอทเมทริกซ์ โดยมีความละเอียดสูงกว่าและเนื้อหาการแสดงผลที่สมบูรณ์กว่า LCD แบบแบ่งส่วนและแบบตัวอักษร และส่วนใหญ่จะใช้ในอุปกรณ์อุตสาหกรรมระดับกลางและระดับสูง เครื่องมือทางการแพทย์ และเทอร์มินัลอัจฉริยะ จอแสดงผล LCD กราฟิกระดับอุตสาหกรรมใช้ส่วนประกอบทางแสงที่ทนทานต่ออุณหภูมิสูงและต่อต้านริ้วรอยและวงจรเสริมแรง โดยมีอายุการใช้งานมาตรฐาน 40,000 ถึง 60,000 ชั่วโมง และสามารถรักษาเอฟเฟกต์การแสดงผลที่เสถียรในสภาพแวดล้อมทางอุตสาหกรรมที่ซับซ้อน

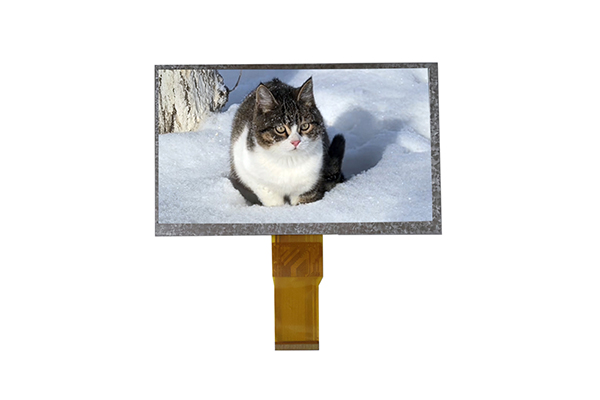

จอแสดงผล TFT

เนื่องจากเป็นสาขาระดับสูงของจอแสดงผล LCD จอแสดงผล TFT มีข้อดีคือมีความละเอียดสูง ขอบเขตสีสูง และความเร็วตอบสนองที่รวดเร็ว และมีการใช้กันอย่างแพร่หลายในอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค จอแสดงผลที่ติดตั้งในยานพาหนะ การตรวจสอบกลางแจ้ง และอุปกรณ์อุตสาหกรรมที่มีความแม่นยำสูง เนื่องจากความสว่างสูง การใช้พลังงานสูง และโครงสร้างวงจรที่ซับซ้อน ความเร็วการเสื่อมสภาพจึงค่อนข้างเร็ว อายุการใช้งานมาตรฐานของจอแสดงผล TFT พลเรือนคือ 30,000 ถึง 40,000 ชั่วโมง และจอแสดงผล TFT ความสว่างสูงและอุณหภูมิกว้างระดับอุตสาหกรรมสามารถเข้าถึงได้ถึง 40,000 ถึง 50,000 ชั่วโมงหลังจากการอัพเกรดส่วนประกอบและการปรับโครงสร้างให้เหมาะสม

บทสรุป

อายุการใช้งานของจอแสดงผล LCD ไม่ได้ถูกกำหนดโดยปัจจัยเดียว แต่โดยผลกระทบที่รวมกันของคุณภาพส่วนประกอบหลัก สภาพแวดล้อม โหมดการใช้งาน และการวางตำแหน่งผลิตภัณฑ์ โมดูลแบ็คไลท์เป็นจุดคอขวดหลักในกระบวนการเสื่อมสภาพของ LCD ในขณะที่อุณหภูมิ ความชื้น การแผ่รังสีแสง และความเครียดเชิงกลเป็นปัจจัยภายนอกหลักที่เร่งการเสื่อมสภาพ ผลิตภัณฑ์ LCD ประเภทต่างๆ มีลักษณะอายุการใช้งานที่แตกต่างกัน: จอแสดงผล LCD แบบแบ่งส่วนและจอแสดงผล LCD ตัวอักษรมีอายุการใช้งานยาวนานเนื่องจากใช้พลังงานต่ำและมีโครงสร้างที่เรียบง่าย จอแสดงผลกราฟิก LCD และ TFT ประสิทธิภาพสูงให้ความสมดุลระหว่างคุณภาพการแสดงผลที่สูงและอายุการใช้งานที่มั่นคงผ่านการออกแบบที่ปรับให้เหมาะสมในระดับอุตสาหกรรม
