ข้อดีและขอบเขตการใช้งานของจอแสดงผล LVDS

จอแสดงผล LVDS ได้รับการพัฒนาตลาดมานานหลายทศวรรษ และกลายเป็นโซลูชันอินเทอร์เฟซที่ต้องการสำหรับหน้าจอ LCD ขนาดใหญ่ในสาขาอุตสาหกรรม ยานยนต์ การแพทย์ และเชิงพาณิชย์ LVDS เป็นเทคโนโลยีการส่งสัญญาณดิฟเฟอเรนเชียลที่มีความน่าเชื่อถือสูง LVDS สามารถแก้ปัญหาของอินเทอร์เฟซการแสดงผลแบบขนานแบบดั้งเดิมได้อย่างสมบูรณ์แบบ เช่น การรบกวนทางแม่เหล็กไฟฟ้าสูง ระยะการส่งสั้น การใช้พลังงานสูง และความเสถียรต่ำ

เทคโนโลยีการแสดงผล LCD LVDS คืออะไร?

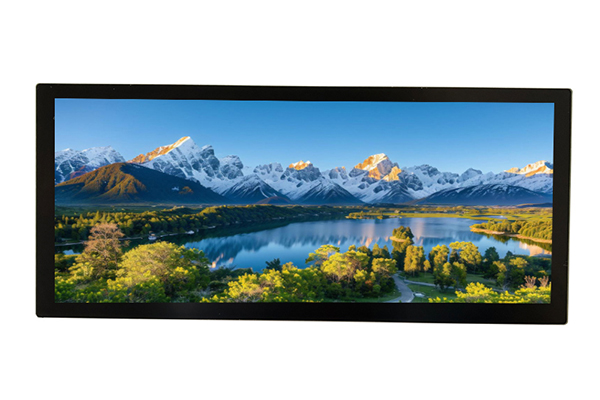

จอแสดงผล LVDS TFT LCDเป็นมาตรฐานการส่งสัญญาณดิฟเฟอเรนเชียลแรงดันต่ำที่เปิดตัวตามข้อกำหนดเฉพาะของอุตสาหกรรม IEEE ออกแบบมาเป็นพิเศษสำหรับการส่งสัญญาณวิดีโอดิจิทัลความเร็วสูง แตกต่างจากการส่งสัญญาณปลายเดียวที่ใช้โดยอินเทอร์เฟซแบบขนาน RGB แบบดั้งเดิม LVDS อาศัยเส้นดิฟเฟอเรนเชียลที่จับคู่เพื่อส่งสัญญาณข้อมูล ใช้โหมดไดรฟ์แหล่งที่มากระแสคงที่ 3.5mA โดยมีแรงดันไฟฟ้าแกว่งของสัญญาณเพียง 350mV ซึ่งต่ำกว่าแกว่งแรงดันไฟฟ้า 3.3V หรือ 5V ของอินเทอร์เฟซปลายเดียวแบบดั้งเดิมมาก โหมดการทำงานแรงดันต่ำและกระแสไฟต่ำนี้ช่วยเพิ่มประสิทธิภาพการใช้พลังงานและปัญหาการรบกวนสัญญาณของระบบส่งสัญญาณจอแสดงผลโดยพื้นฐาน

ระบบการแสดงผล LVDS ที่สมบูรณ์ประกอบด้วยสามส่วนหลัก: ตัวส่งสัญญาณ สายส่งสัญญาณดิฟเฟอเรนเชียล และเครื่องรับ เครื่องส่งสัญญาณจะแปลงเอาต์พุตข้อมูลวิดีโอแบบขนานโดยชิปควบคุมหลักหรือโปรเซสเซอร์กราฟิกเป็นสัญญาณดิฟเฟอเรนเชียลแบบอนุกรม กลุ่มเคเบิลดิฟเฟอเรนเชียลส่งข้อมูลความเร็วสูง เครื่องรับจะกู้คืนสัญญาณซีเรียลเป็นข้อมูลแบบขนานและส่งออกไปยังบอร์ดไดรเวอร์หน้าจอ LCD

ข้อดีทางเทคนิคหลักและการใช้งานของจอแสดงผล LCD LVDS

การครอบงำตลาดในระยะยาวของจอแสดงผล LCD LVDS เกิดจากข้อได้เปรียบทางเทคนิคที่เป็นเอกลักษณ์ ซึ่งตรงกับความต้องการด้านความเสถียรสูง ความสามารถในการปรับตัวสูง และข้อกำหนดอัตราความล้มเหลวต่ำของสถานการณ์การแสดงผลทางอุตสาหกรรมและเชิงพาณิชย์ เมื่อเปรียบเทียบกับอินเทอร์เฟซ RGB แบบขนานแบบดั้งเดิมและอินเทอร์เฟซ MIPI ที่เกิดขึ้นใหม่ LVDS มีข้อได้เปรียบที่ครอบคลุมที่ไม่สามารถถูกแทนที่ได้ในอุปกรณ์แสดงผลขนาดกลางและขนาดใหญ่และสภาพแวดล้อมการทำงานที่ซับซ้อน

1. การรบกวนทางแม่เหล็กไฟฟ้าต่ำเป็นพิเศษ

การรบกวนทางแม่เหล็กไฟฟ้า (EMI) และการรบกวนสัญญาณรบกวนจากภายนอกเป็นปัจจัยหลักที่ทำให้เกิดการกะพริบของหน้าจอแสดงผล สีผิดเพี้ยน และการกะพริบของหน้าจอ LVDS ใช้ลอจิกการส่งสัญญาณที่แตกต่างกัน และสายสัญญาณที่จับคู่สองเส้นจะส่งสัญญาณที่เท่ากันและตรงกันข้ามเสมอ ในระหว่างกระบวนการส่งสัญญาณ สนามแม่เหล็กไฟฟ้าที่เกิดจากเส้นทั้งสองจะหักล้างซึ่งกันและกัน ซึ่งจะยับยั้งการแผ่รังสีแม่เหล็กไฟฟ้าได้อย่างมาก

2. การใช้พลังงานต่ำและประสิทธิภาพพลังงานสูง

การควบคุมการใช้พลังงานเป็นตัวบ่งชี้สำคัญของประสิทธิภาพของอุปกรณ์แสดงผล โดยเฉพาะอย่างยิ่งสำหรับอุปกรณ์แสดงผลเชิงพาณิชย์ที่ติดตั้งบนยานพาหนะ อุปกรณ์ทางการแพทย์แบบพกพา และอุปกรณ์กลางแจ้งที่มีแหล่งจ่ายไฟจำกัด

3. การเดินสายไฟที่เรียบง่ายและการรวมระบบระดับสูง

อินเทอร์เฟซ RGB แบบขนานแบบดั้งเดิมต้องใช้สายสัญญาณมากกว่า 20 เส้น รวมถึงสายข้อมูล สายนาฬิกา และสายควบคุม ส่งผลให้การเดินสายซับซ้อน ปริมาณสายเคเบิลขนาดใหญ่ และความยากลำบากในการเดินสายสูง LVDS ต้องการเพียงคู่ดิฟเฟอเรนเชียล 4-6 คู่บวกกับสายกราวด์และสายนาฬิกาจำนวนเล็กน้อยเพื่อการส่งสัญญาณวิดีโอความละเอียดสูง ซึ่งช่วยลดความยุ่งยากในการเดินสายภายในของอุปกรณ์อย่างมาก

4. การปรับอุณหภูมิได้กว้างและความน่าเชื่อถือในการปฏิบัติงานสูงเป็นพิเศษ

สถานการณ์จอแสดงผลที่ติดตั้งในยานพาหนะและอุตสาหกรรมส่วนใหญ่จำเป็นต้องใช้อุปกรณ์เพื่อให้ทำงานได้อย่างเสถียรในสภาพแวดล้อมที่มีอุณหภูมิสูงจัด จอแสดงผล LCD LVDS รองรับช่วงอุณหภูมิการทำงานที่กว้างตั้งแต่ -30°C ถึง +85°C และสามารถรักษาการส่งสัญญาณที่เสถียรและการแสดงภาพปกติในเวิร์คช็อปที่มีอุณหภูมิสูง สภาพแวดล้อมกลางแจ้งที่มีอุณหภูมิต่ำ และสภาพแวดล้อมการทำงานของยานพาหนะที่มีการเปลี่ยนแปลงอุณหภูมิอย่างรุนแรง

ขอบเขตการใช้งานหลักของจอแสดงผล LCD LVDS

ด้วยข้อได้เปรียบทางเทคนิคข้างต้น จอแสดงผล LVDS LCD จึงสามารถครอบคลุมสถานการณ์การแสดงผลขนาดกลางและขนาดใหญ่ที่มีความน่าเชื่อถือสูงได้อย่างสมบูรณ์ และได้สร้างรูปแบบการใช้งานที่มั่นคงและสมบูรณ์ในการควบคุมอุตสาหกรรม อิเล็กทรอนิกส์ยานยนต์ อุปกรณ์ทางการแพทย์ จอแสดงผลเชิงพาณิชย์ และอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคอัจฉริยะ

1. การควบคุมอุตสาหกรรมและสาขาการผลิตอัจฉริยะ

การควบคุมทางอุตสาหกรรมเป็นสาขาการใช้งานหลักที่สุดของจอแสดงผล LCD LVDSครอบคลุมเครื่องจักรออลอินวันอุตสาหกรรม หน้าจอควบคุม PLC จอสัมผัสอุตสาหกรรม แผงการทำงานของอุปกรณ์ และหน้าจอควบคุมอัจฉริยะ

2. สาขาอิเล็กทรอนิกส์ยานยนต์และยานยนต์

ด้วยการพัฒนาอย่างรวดเร็วของยานพาหนะอัจฉริยะ อุปกรณ์แสดงผลที่ติดตั้งบนยานพาหนะ เช่น แผงหน้าปัด หน้าจอขนาดใหญ่ที่ควบคุมจากส่วนกลาง หน้าจอความบันเทิงสำหรับผู้โดยสาร และหน้าจอตรวจสอบมุมมองด้านหลัง ได้หยิบยกข้อกำหนดที่สูงขึ้นสำหรับความเสถียรของจอแสดงผล ความปลอดภัย และการปรับตัวต่อสิ่งแวดล้อม

3. อุปกรณ์การแพทย์และสนามแสดงการแพทย์ที่แม่นยำ

อุปกรณ์แสดงผลทางการแพทย์ เช่น จอภาพทางการแพทย์ เครื่องมืออัลตราซาวนด์ B จอแสดงผลคลื่นไฟฟ้าหัวใจ และหน้าจอนำทางการผ่าตัด จำเป็นต้องมีความชัดเจนของภาพสูงเป็นพิเศษ ความเสถียร และการรบกวนสัญญาณเป็นศูนย์ เนื่องจากความแม่นยำในการแสดงผลเกี่ยวข้องโดยตรงกับผลการวินิจฉัยทางการแพทย์และความปลอดภัยในการผ่าตัด

4. สาขาจอแสดงผลเชิงพาณิชย์และป้ายดิจิทัลอัจฉริยะ

สถานการณ์การแสดงผลเชิงพาณิชย์ เช่น หน้าจอโฆษณาในห้างสรรพสินค้า ป้ายดิจิทัลในอาคารสำนักงาน หน้าจอแสดงผลห้องโถงนิทรรศการ และหน้าจอประชาสัมพันธ์อัจฉริยะกลางแจ้ง จำเป็นต้องมีการดำเนินการอย่างต่อเนื่องในระยะยาว การแสดงภาพที่มีความละเอียดสูง และความสามารถในการปรับตัวต่อสิ่งแวดล้อมที่แข็งแกร่ง จอแสดงผล LVDS LCD ใช้กันอย่างแพร่หลายในเทอร์มินัลจอแสดงผลเชิงพาณิชย์เนื่องจากมีประสิทธิภาพด้านต้นทุนสูงและมีเสถียรภาพ

5. ช่องแสดงผลอิเล็กทรอนิกส์สำหรับบ้านอัจฉริยะและผู้บริโภค

ในด้านเครื่องใช้ไฟฟ้า จอแสดงผล LVDS LCD ถูกนำมาใช้กันอย่างแพร่หลายในสมาร์ททีวี หน้าจอคอมพิวเตอร์โน้ตบุ๊ก หน้าจอแสดงผลตู้เย็นอัจฉริยะ และเทอร์มินัลจอแสดงผลล็อคประตูอัจฉริยะ ในฐานะเทคโนโลยีการส่งข้อมูลความเร็วสูงที่สมบูรณ์ LVDS สามารถตอบสนองความต้องการจอแสดงผลความละเอียดสูงของผลิตภัณฑ์อิเล็กทรอนิกส์สำหรับผู้บริโภค และการเดินสายที่เรียบง่ายจะช่วยลดความหนาและน้ำหนักของผลิตภัณฑ์ ทำให้ตระหนักถึงการออกแบบเทอร์มินัลอัจฉริยะที่มีน้ำหนักเบาและบาง

สำหรับแนวโน้มการพัฒนาในอนาคตของเทคโนโลยีจอแสดงผล LCD LVDS ด้วยการยกระดับสติปัญญาทางอุตสาหกรรม ระบบอัจฉริยะของยานพาหนะ และอุปกรณ์ทางการแพทย์ระดับไฮเอนด์ ตลาดได้หยิบยกความต้องการที่สูงขึ้นสำหรับความละเอียดของจอแสดงผล ความเร็วในการส่งข้อมูล และการปรับตัวด้านสิ่งแวดล้อม เนื่องจากเป็นเทคโนโลยีที่เติบโตเต็มที่และทำซ้ำได้ LVDS จึงมีการอัพเกรดและเพิ่มประสิทธิภาพอย่างต่อเนื่อง ในปัจจุบัน เทคโนโลยี LVDS ความเร็วสูงทำให้การส่งสัญญาณความละเอียดสูง 4K มีความเสถียร และยังปรับปรุงแบนด์วิธและประสิทธิภาพการรับส่งข้อมูลผ่านเทคโนโลยีการซ้อนทับหลายเลนอีกด้วย

ข้อดีหลักของจอแสดงผล LVDSอยู่ในความเร็วสูง ใช้พลังงานต่ำ สัญญาณรบกวนต่ำ และส่งสัญญาณทางไกล ดังนั้น จึงไม่เพียงแต่ครองอินเทอร์เฟซการแสดงผลสมัยใหม่เท่านั้น แต่ยังมีบทบาทสำคัญในการสื่อสาร อุตสาหกรรม ยานยนต์ การแพทย์ การบินและอวกาศ และสาขาอื่นๆ ที่ต้องการความสมบูรณ์ของสัญญาณสูง
