หลักการทำงานของจอแสดงผล LCD ส่วนคืออะไร?

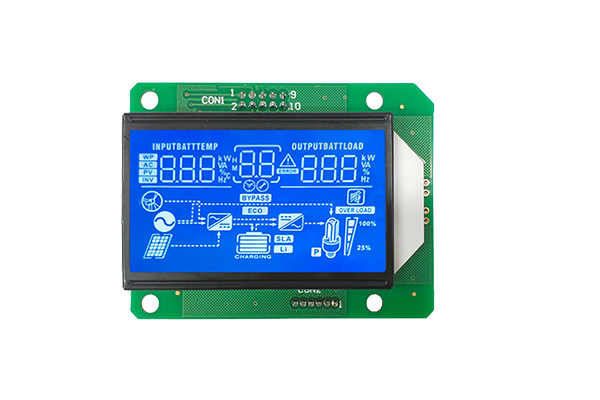

ที่หน้าจอ LCD ส่วนเป็นจอ LCD ประเภทหนึ่งที่ใช้แสดงข้อมูลง่ายๆ เช่น ตัวเลข ตัวอักษร และสัญลักษณ์ คุณสมบัติประกอบด้วย:

เนื้อหาการแสดงผลคงที่:แต่ละพิกเซลสอดคล้องกับเนื้อหาการแสดงผลคงที่ และไม่สามารถเปลี่ยนแปลงได้ตามต้องการ

โครงสร้างอย่างง่าย:ประกอบด้วยพื้นผิวแก้วด้านบนและด้านล่าง วัสดุคริสตัลเหลว และอิเล็กโทรด โดยมีต้นทุนต่ำ

การใช้พลังงานต่ำ:ต้องใช้กระแสไฟอ่อนในการขับขี่และใช้พลังงานต่ำมาก

ใช้กันอย่างแพร่หลาย:มักใช้ในผลิตภัณฑ์ต่างๆ เช่น เครื่องมือยานยนต์ เครื่องชั่งอิเล็กทรอนิกส์ และนาฬิกา

1. โครงสร้างพื้นฐาน

จอแสดงผล LCD ส่วนส่วนใหญ่ประกอบด้วยส่วนต่างๆ ดังต่อไปนี้:

1) ฟิล์มโพลาไรซ์ (ด้านบนและด้านล่างหนึ่งแผ่น): ทิศทางโพลาไรซ์ของฟิล์มโพลาไรซ์ทั้งสองนี้จะตั้งฉากกัน (เช่น ฟิล์มด้านบนอยู่ในแนวตั้งและฟิล์มด้านล่างอยู่ในทิศทางแนวนอน)

2) พื้นผิวแก้ว (ด้านบนและด้านล่างอย่างละ 1 ชิ้น): สำหรับใส่อิเล็กโทรด ITO แบบโปร่งใส

3) อิเล็กโทรดโปร่งใส:

A. อิเล็กโทรดทั่วไป: ตั้งอยู่บนชิ้นกระจกชิ้นหนึ่ง โดยจะใช้ร่วมกันทั้งหน้าจอ

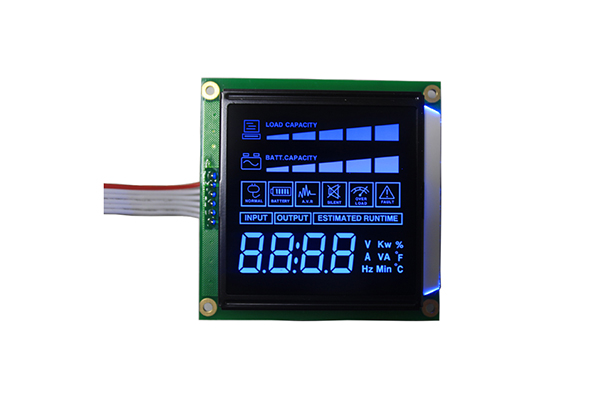

B. อิเล็กโทรดแบบเซกเมนต์: ตั้งอยู่บนกระจกอีกชิ้นหนึ่ง โดยจะสลักเป็นรูปร่างคงที่ที่เราต้องการแสดง เช่น ขีดแต่ละขีดของตัวเลข "8" อักขระ "8" มักจะประกอบด้วย 7 ส่วน (7 อิเล็กโทรดอิสระ)

4) วัสดุคริสตัลเหลว: เติมลงในช่องว่างเล็กๆ ระหว่างแก้วสองชิ้น

5) แผงแบ็คไลท์/ตัวสะท้อนแสง: อยู่ที่ชั้นล่างสุดเพื่อให้แหล่งกำเนิดแสง หน้าจอรหัสส่วนไม่ปล่อยแสงและมองเห็นได้ผ่านแสงด้านหลังหรือการสะท้อนของแสงโดยรอบเท่านั้น

2. โหมดขับเคลื่อน: ไดรฟ์ AC AC

LCD ไม่สามารถถูก DC เป็นเวลานาน มิฉะนั้นจะทำให้โครงสร้างของ LCD เสียหาย

ดังนั้นการแสดงรหัสส่วนจึงใช้ไดรฟ์ AC (ปกติคือ 1-100Hz)

วิธีการขับขี่ได้แก่:

A. ไดรฟ์แบบคงที่: คอนทราสต์สูง แต่มีหลายพิน

B.ไดรฟ์แบบไดนามิก (1/2, 1/3, 1/4 Duty ฯลฯ): ใช้กันทั่วไปเพื่อลดจำนวนพิน

สรุปหลักการ

หลักการทำงานของจอแสดงผล Segment LCD สามารถสรุปได้ดังนี้ โดยการควบคุมแรงดันไฟฟ้าระหว่างอิเล็กโทรด (เซ็กเมนต์) ของรูปร่างเฉพาะ การจัดเรียงโมเลกุลคริสตัลเหลวในพื้นที่ที่สอดคล้องกันสามารถเปลี่ยนแปลงได้ โดยเลือกให้แสงย้อนผ่านหรือไม่แสดงตัวเลข สัญลักษณ์ หรือรูปแบบคงที่

หน้าจอรหัสเซกเมนต์เป็นจอแสดงผลแบบไม่ใช่ดอทเมทริกซ์ที่ใช้โมเลกุลคริสตัลเหลวเพื่อเปลี่ยนเส้นทางแสงด้วยแรงดันไฟฟ้า ขับเคลื่อนอิเล็กโทรดเฉพาะผ่าน AC และแสดงส่วนที่สอดคล้องกันสีดำ ซึ่งทำให้เกิดตัวเลขหรือสัญลักษณ์
