ข้อดีและขอบเขตการใช้งานของจอแสดงผลกราฟิก LCD ขนาด 128x128

หน้าจอ LCD กราฟิกขนาด 128x128 เป็นจอแสดงผล LCD ความละเอียดปานกลาง โดยทั่วไปหมายถึงประเภทของหน้าจอ เช่น LCD (ผลึกเหลว), OLED (ไดโอดเปล่งแสงอินทรีย์) หรือ TFT-LCD (ผลึกเหลวทรานซิสเตอร์ฟิล์มบาง) ความละเอียดนี้หมายความว่ามี 128 พิกเซลทั้งแนวนอนและแนวตั้ง รวมเป็น 16,384 พิกเซล โมดูล 128×128 เป็นหน้าจอจุดกราฟิกความละเอียดปานกลางที่สามารถแสดงไอคอนที่กำหนดเอง ภาพเคลื่อนไหว ตัวอักษรจีนและภาษาอังกฤษได้อย่างอิสระ รวมถึงอินเทอร์เฟซเมนูแบบหลายบรรทัด ซึ่งมีความยืดหยุ่นมากกว่าเนื้อหาคงที่ของหน้าจอรหัสส่วน เมื่อเปรียบเทียบกับหน้าจอที่มีความละเอียดต่ำกว่า (เช่น 64x32, 128x64) และความละเอียดสูงกว่า (เช่น 320x240, 480x320) หน้าจอ LCD แบบกราฟิกขนาด 128x128 ให้ความสมดุลที่ดีในหลายด้าน:

1. เนื้อหาที่แสดงมีความยืดหยุ่นและสามารถใช้ร่วมกับกราฟิกและข้อความได้

128x128 เป็นหน้าจอดอทเมทริกซ์ความละเอียดปานกลางที่สามารถแสดงไอคอนที่กำหนดเอง ภาพเคลื่อนไหว ตัวอักษรจีนและภาษาอังกฤษ รวมถึงอินเทอร์เฟซเมนูแบบหลายบรรทัดได้อย่างอิสระ ซึ่งมีความยืดหยุ่นมากกว่าเนื้อหาคงที่ของหน้าจอรหัสส่วน

2. ต้นทุนปานกลางและประสิทธิภาพต้นทุนสูง

เมื่อเปรียบเทียบกับ TFT แล้ว มีต้นทุนที่ต่ำกว่าและมีความเสถียรในการผลิตสูงกว่า ทำให้เหมาะมากสำหรับผลิตภัณฑ์ที่มีงบประมาณจำกัดแต่ต้องการอินเทอร์เฟซที่ยืดหยุ่น

3. ช่วงอุณหภูมิการทำงานที่กว้างและประสิทธิภาพที่เชื่อถือได้ในระดับอุตสาหกรรม

ช่วงอุณหภูมิการทำงานทั่วไปคือ -20°C ถึง +70°C (ขยายได้ถึง -30°C หรือ -40°C) และยังคงสามารถใช้งานได้อย่างเสถียรในสภาพแวดล้อมที่รุนแรง เช่น กลางแจ้งและอุปกรณ์ต่างๆ

4. มีตัวเลือก IC ไดรเวอร์หลายตัว และการพัฒนาอยู่ในระยะสมบูรณ์

ไอซีทั่วไป: ST7565, ST7567, UC1701 ฯลฯ

จากข้อดีข้างต้น หน้าจอ LCD กราฟิกขนาด 128x128 ถูกนำมาใช้กันอย่างแพร่หลายในด้านที่มีข้อกำหนดที่ครอบคลุมสำหรับขนาด ต้นทุน และเอฟเฟกต์การแสดงผล

1. การควบคุมอุตสาหกรรมและระบบอัตโนมัติ (HMI)

สถานการณ์การใช้งาน: เครื่องมือทางอุตสาหกรรม, ตัวควบคุม PLC, ตัวแปลงความถี่, อุปกรณ์ควบคุมเชิงตัวเลข, เครื่องมือทดสอบและการวัด

2. เครื่องใช้ไฟฟ้า

สถานการณ์การใช้งาน: แผงควบคุมบ้านอัจฉริยะ นาฬิกาอัจฉริยะ/สร้อยข้อมือ (ระดับต้นหรือระดับเริ่มต้น) การแสดงการส่งภาพด้วยโดรน

3. อุปกรณ์การแพทย์

สถานการณ์การใช้งาน: จอภาพแบบพกพา อุปกรณ์วินิจฉัยแบบมือถือ เครื่องวัดอุณหภูมิอิเล็กทรอนิกส์ เครื่องวัดความดันโลหิต

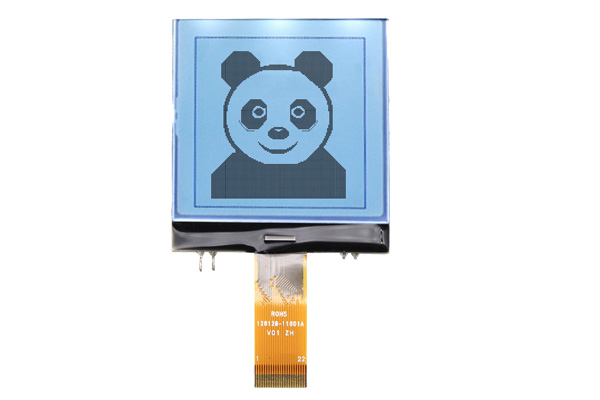

จอแสดงผล LCD กราฟิกของ JDA ของโมดูล JDA128128-11001A สามารถทดแทนโดยตรงสำหรับโมดูล Orient Display AMG128128PR-G-W12WFDWLCD ซึ่งมีความใกล้เคียงกันมากในแง่ของข้อกำหนดทางกลและไฟฟ้า

ประเภท LCD ของจอแสดงผลกราฟิก LCD นี้คือ FSTN/POSITIVE/Transflective และ IC ไดรฟ์ของมันคือ UC1617S

หากคุณกำลังมองหาจอ LCD กราฟิก 128x128 โปรดติดต่อเราเพื่อทราบรายละเอียดเพิ่มเติม
