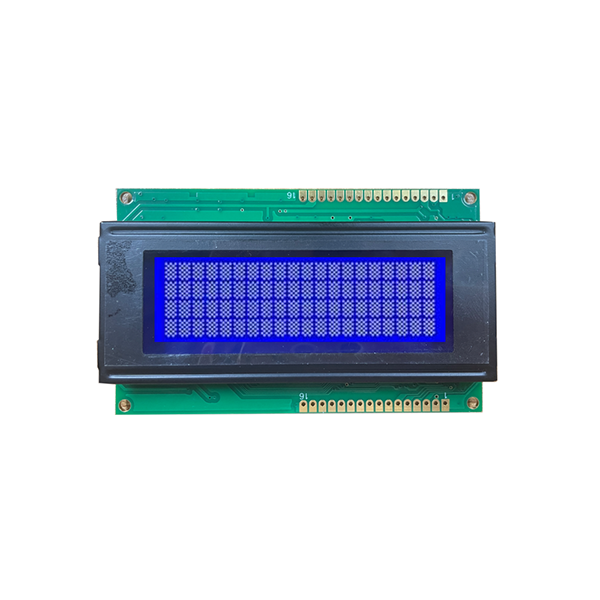

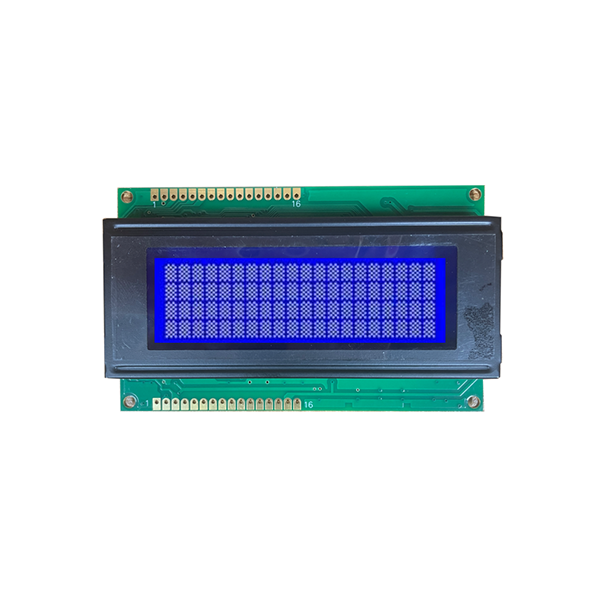

จอแสดงผล LCD ขนาด 20x4 ตัวอักษร STN โหมดบวก ลบ
จอแสดงผล LCD ขนาด 20x4 ตัวอักษรที่ผลิตในจีน โหมด STN Positive Negative LCD นำเสนอโครงร่าง 4 บรรทัดอเนกประสงค์สำหรับ HMI อุตสาหกรรม
หมายเลขโมดูล: ซีรี่ส์ JDA2004-01
เทคโนโลยี: เทคโนโลยีซัง
มุมมอง: มุมมองที่กว้าง
อุณหภูมิในการทำงาน: -20 ถึง 70 ℃
ไดรฟ์ไอซี: AIP31066
ส่งคำถาม
รายละเอียดสินค้า
ให้เค้าโครงที่ชัดเจนและมีโครงสร้างสำหรับ HMI อุตสาหกรรมจอแสดงผล LCD ขนาด 20x4 ตัวอักษร STN โหมดบวก ลบมีรูปแบบ 4 บรรทัด 20 อักขระพร้อมไดรเวอร์ AIP31066 และชุดประกอบ COB ที่แข็งแกร่ง
จอแสดงผล LCD 20x4 ตัวอักษร STN บวก ลบ ภาพรวมโหมด LCD
ที่จอแสดงผล LCD ขนาด 20x4 ตัวอักษร STN โหมดบวก ลบเป็นโซลูชันการแสดงผลที่มีความอเนกประสงค์และเชื่อถือได้สูง ซึ่งสร้างขึ้นเพื่อสภาพแวดล้อมทางอุตสาหกรรมที่มีความต้องการสูง ไม่ว่าคุณจะต้องการการนำทางเมนู การอัปเดตสถานะแบบเรียลไทม์ หรือการวินิจฉัย โมดูลนี้ให้เอาต์พุตภาพที่ชัดเจนและมีโครงสร้าง
ซีรีส์ JDA2004-01 ใช้ไดรฟ์ IC AIP31066 และทำงานด้วยรูปแบบการขับเคลื่อน 1/16 หน้าที่, 1/5 ไบแอส มุมมองได้รับการแก้ไขที่ 6 นาฬิกา สำหรับผู้ซื้อที่ต้องการรวมสิ่งนี้จอแสดงผล LCD ขนาด 20x4 ตัวอักษร STN โหมดบวก ลบบอร์ด PCB มาตรฐานและมุมมองภาพกว้างช่วยลดความยุ่งยากในการติดตั้งในส่วนต่อประสานเครื่องจักรและแผงระบบอัตโนมัติในโรงงาน
|
แสดงเนื้อหา 20*4 ตัวอักษร |
ไดรฟ์ไอซี AIP31066 |
แผนการขับขี่ 1/16 หน้าที่ 1/5 อคติ |
| พารามิเตอร์ทางเทคนิคของซีรี่ส์ JDA2004-01 | |
| แสดงเนื้อหา | ตัวอักษร 20*4 (5*8 จุด) |
| ขนาดเค้าร่าง | 98(ก)*60(ย)*13.2(ส)มม |
| พื้นที่การดู | 77(ก)*25.2(ย)มม |
| พื้นที่ใช้งาน | 70.4(ก)*20.8(ย)มม |
| มุมมอง | 6 โมง |
| ตัวเลือกแบ็คไลท์ | ขาว / เหลือง-เขียว |
| อุณหภูมิในการทำงาน | -20 ถึง 70°ซ |
| อุณหภูมิการจัดเก็บ | -30 ถึง 80°ซ |
ตัวเลือกที่ใช้ได้สำหรับโมดูล LCD 20x4 ตัวอักษรนี้
เพื่อให้เหมาะกับการออกแบบที่อยู่อาศัยที่แตกต่างกันและความสวยงามของแบรนด์ เราขอเสนอการกำหนดค่าออปติคอลมาตรฐานสามแบบสำหรับสิ่งนี้จอแสดงผล LCD ขนาด 20x4 ตัวอักษร STN โหมดบวก ลบ. คุณสามารถเลือกประเภท LCD และสีแบ็คไลท์ที่คุณต้องการสำหรับการผลิตจำนวนมาก
| หมายเลขโมดูล | ประเภทจอแอลซีดี | สีแบ็คไลท์ |
| 2004SBW-01 | โหมดลบสีฟ้า STN | สีขาว |
| 2004SYG-01 | STN สีเหลือง สีเขียว โหมดบวก | สีเหลือง-สีเขียว |
| 2004SGW-01 | STN โหมดบวกสีเทา | สีขาว |
การใช้งานและกรณีการใช้งานทางอุตสาหกรรม
ที่จอแสดงผล LCD ขนาด 20x4 ตัวอักษร STN โหมดบวก ลบมอบอินเทอร์เฟซที่เชื่อถือได้และอ่านง่ายสำหรับผู้ปฏิบัติงาน วิศวกรได้รับการคัดเลือกอย่างกว้างขวางสำหรับ:
▸ แผงระบบอัตโนมัติในโรงงาน- แสดงสถานะเครื่อง รหัสข้อผิดพลาด และพารามิเตอร์การทำงาน
▸ อุปกรณ์วินิจฉัย- แสดงผลข้อมูลแบบเรียลไทม์และผลการวัดในอุปกรณ์ทางการแพทย์และการทดสอบ
▸ อินเทอร์เฟซของเครื่องจักร- นำเสนอเมนูนำทางและการตั้งค่าพารามิเตอร์สำหรับเครื่องจักรอุตสาหกรรม
|

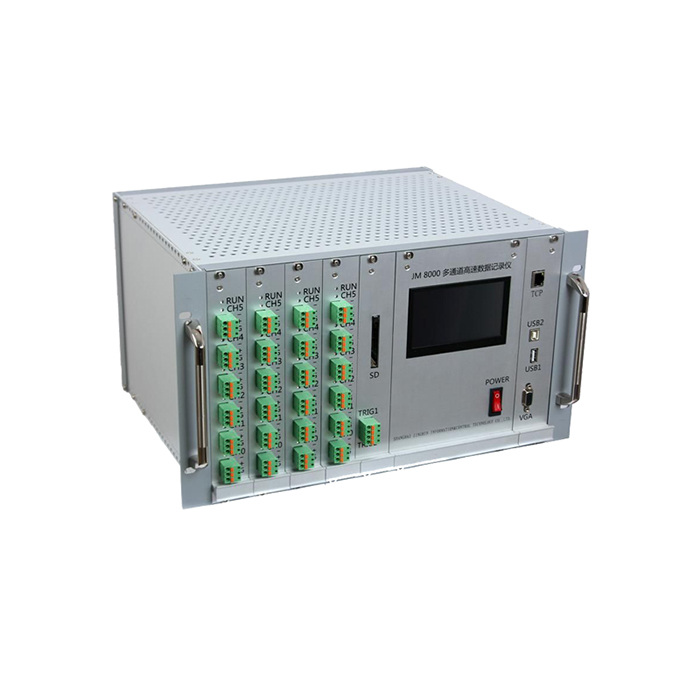

จอแสดงผล LCD ขนาด 20x4 ตัวอักษรในอุปกรณ์อุตสาหกรรม |

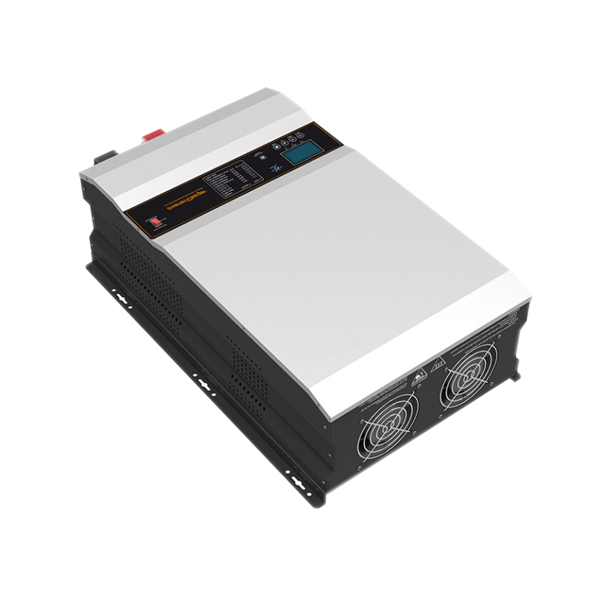

โหมด LCD เชิงลบบวก STN ในระบบ UPS |
การปรับแต่งและการจัดหาโดย JINGDA
ในฐานะผู้ผลิตจอแสดงผลชั้นนำ เราให้การสนับสนุนอย่างเต็มที่แก่คุณจอแสดงผล LCD ขนาด 20x4 ตัวอักษร STN โหมดบวก ลบความต้องการ. ไม่ว่าคุณจะต้องปรับเค้าโครง PCB เปลี่ยนประเภทตัวเชื่อมต่อ หรือแก้ไขไฟแบ็คไลท์ ทีมวิศวกรของเราก็จัดการได้
หากต้องการสำรวจรูปแบบอื่นๆ คุณสามารถดูของเราจอแสดงผล LCD ตัวอักษรหมวดหมู่. หากคุณต้องการความละเอียดสูงกว่าสำหรับกราฟิกที่ซับซ้อน ลองพิจารณาของเราจอแสดงผล LCD ขนาด 128x64 STN หน้าจอกราฟิกโหมดบวก. สำหรับอินเทอร์เฟซตัวเลขที่เรียบง่ายของเราส่วนจอแสดงผล LCDมาตรานี้ก็มีเช่นกัน
ด้วยสิ่งอำนวยความสะดวกในห้องสะอาดขนาด 6,000 ตร.ม. และการจัดการคุณภาพ ISO ของเรา ทุกๆจอแสดงผล LCD ขนาด 20x4 ตัวอักษร STN โหมดบวก ลบได้รับการทดสอบประสิทธิภาพด้านการมองเห็นและความน่าเชื่อถือทางไฟฟ้าก่อนจัดส่ง ส่งแบบหรือข้อมูลจำเพาะเป้าหมายของคุณไปยังทีมขายของเราเพื่อรับใบเสนอราคาที่ครอบคลุมภายใน 24 ชั่วโมง
คำถามที่พบบ่อย
อะไรคือความแตกต่างระหว่างรุ่นซีรีย์ JDA2004-01 ทั้งสามรุ่น?
ทั้งสามรุ่นมีโหมดออพติคอลที่แตกต่างกัน: 2004SBW-01 เป็น STN Blue Negative พร้อมไฟแบ็คไลท์สีขาว, 2004SYG-01 เป็น STN Yellow Green Positive พร้อมไฟแบ็คไลท์สีเหลืองเขียว และ 2004SGW-01 เป็น STN Grey Positive พร้อมไฟแบ็คไลท์สีขาว
จอแสดงผล LCD 20x4 ตัวอักษร STN โหมดบวกลบ LCD มีบอร์ด PCB หรือไม่

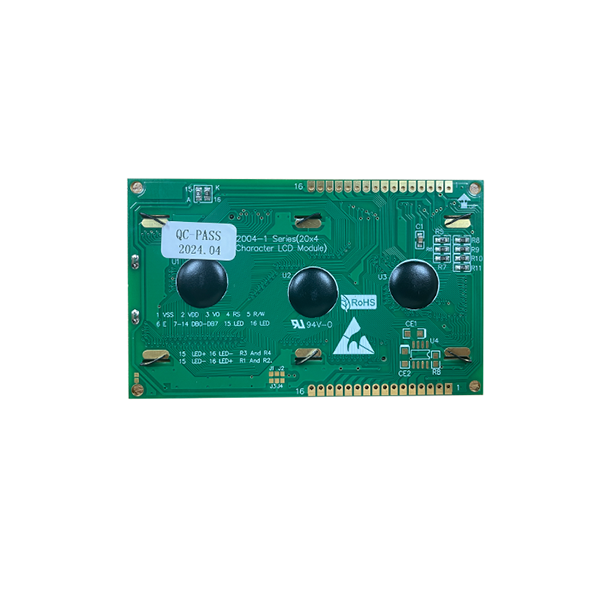

ใช่ โมดูล LCD ตัวอักษรนี้สร้างขึ้นด้วยเทคโนโลยี COB และมาพร้อมกับบอร์ด PCB มาตรฐานเพื่อให้ติดตั้งและรวมเข้ากับฮาร์ดแวร์ที่มีอยู่ของคุณได้อย่างง่ายดาย
ปริมาณการสั่งซื้อขั้นต่ำและเวลานำคืออะไร?
สำหรับการกำหนดค่ามาตรฐาน เรารองรับทั้งคำสั่งซื้อตัวอย่างและการผลิตจำนวนมาก ส่งความต้องการของคุณมาให้เรา แล้วทีมงานของเราจะเสนอราคาและระยะเวลาดำเนินการภายใน 24 ชั่วโมง
สามารถปรับแต่งไดรเวอร์ IC AIP31066 ได้หรือไม่
โมดูลมาตรฐานใช้ไดรเวอร์ AIP31066 หากโครงการของคุณต้องการ IC อื่นด้วยเหตุผลด้านความเข้ากันได้ เราสามารถหารือเกี่ยวกับโซลูชันแบบกำหนดเองสำหรับคำสั่งซื้อตามปริมาณได้
