จอแสดงผล LCD ขนาด 128x64 STN หน้าจอกราฟิกโหมดบวก

หน้าจอกราฟิกโหมดบวก STN ของจอแสดงผล LCD ขนาด 128x64 นี้ออกแบบมาเพื่อความน่าเชื่อถือระดับอุตสาหกรรมและการผลิตจำนวนมาก

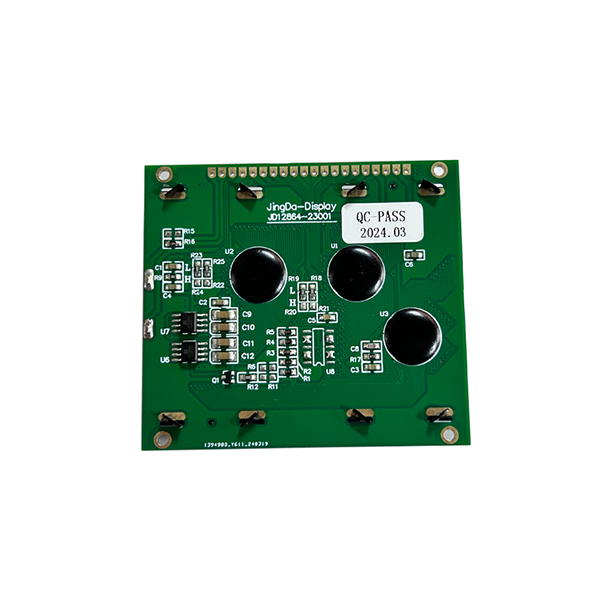

หมายเลขโมดูล: JDA12864-23001
เทคโนโลยี: เทคโนโลยีซัง
มุมมอง: มุมมองที่กว้าง
อุณหภูมิในการทำงาน: -20 ถึง 70 ℃
ไดรฟ์ไอซี: AIP31107 และ AIP31108

ส่งคำถาม

เรตติ้ง: 5.0

(การนับเรตติ้ง: 1)

รายละเอียดสินค้า

ผลิตขึ้นสำหรับการใช้งานระดับอุตสาหกรรมนี้จอแสดงผล LCD ขนาด 128x64 STN หน้าจอกราฟิกโหมดบวกให้ภาพดอทเมทริกซ์ที่คมชัด โดดเด่นด้วยแหล่งจ่ายไฟ 3.0V และไอซีไดรเวอร์ AIP31107 ช่วยให้มั่นใจถึงประสิทธิภาพที่เสถียรในแผงควบคุม อุปกรณ์ทางการแพทย์ และมิเตอร์อัจฉริยะ

จอแสดงผล LCD 128x64 หน้าจอกราฟิก STN โหมดบวก: คุณสมบัติและข้อมูลจำเพาะ

การจัดหาที่เชื่อถือได้จอแสดงผล LCD ขนาด 128x64 STN หน้าจอกราฟิกโหมดบวกต้องการซัพพลายเออร์ที่เข้าใจทั้งประสิทธิภาพด้านการมองเห็นและความสม่ำเสมอในการผลิตจำนวนมาก โมดูล JDA12864-23001 สร้างขึ้นเพื่อตอบสนองความต้องการที่แท้จริงเหล่านี้ ด้วยการจับคู่กระจกโหมดบวก STN ที่โตเต็มที่กับชุดประกอบ COB ที่แข็งแกร่ง ทำให้เกิดโซลูชันการมองเห็นที่คุ้มต้นทุนสูง

นี้จอแสดงผล LCD ขนาด 128x64 STN หน้าจอกราฟิกโหมดบวกใช้ไอซีไดรเวอร์ AIP31107 และ AIP31108 ซึ่งทำงานภายใต้แผนการขับขี่ 1/64 และ 1/9 อคติ ทิศทางการรับชมที่ตำแหน่ง 6 นาฬิกาและดอทเมทริกซ์ขนาด 128x64 ทำให้มีความอเนกประสงค์สูง นอกจากนี้เรายังสนับสนุนการปรับแต่ง IC การขับขี่เพื่อให้เข้ากับ PCB และเฟิร์มแวร์ที่มีอยู่ของคุณได้อย่างสมบูรณ์แบบ

	แสดงเนื้อหาและแรงดันไฟฟ้า 128×64 จุด \| 3.0 โวลต์

	ไดรฟ์ IC และโครงการ AIP31107&AIP31108 \| 1/64 หน้าที่ 1/9 อคติ

	พื้นที่ใช้งานและอุณหภูมิ 56.28 × 38.36 มม. \| -20 ถึง 70 องศาเซลเซียส

พารามิเตอร์ทางเทคนิค JDA12864-23001
หมายเลขโมดูล	JDA12864-23001
ขนาดโมดูล	78(ย)×70(ก)×12.5(ส)มม
พื้นที่การดู	62.00(ย)มม.×44.00(ก)มม
พื้นที่ใช้งาน	56.28(ย)มม.×38.36(ก)มม
แสดงเนื้อหา	128×64 จุด
พาวเวอร์ซัพพลาย	3.0 โวลต์
ไดรฟ์ไอซี	AIP31107&AIP31108
โครงการขับรถ	หน้าที่ 1/64 อคติ 1/9
การดูทิศทาง	6 โมงเช้า
อุณหภูมิในการทำงาน	-20 ถึง 70 องศาเซลเซียส
อุณหภูมิการจัดเก็บ	-30 ถึง 80 องศาเซลเซียส

การประยุกต์ใช้หน้าจอกราฟิกบวก STN

เนื่องจากความน่าเชื่อถือและความคุ้มค่าสูงจอแสดงผล LCD ขนาด 128x64 STN หน้าจอกราฟิกโหมดบวกได้รับการคัดเลือกอย่างกว้างขวางจากวิศวกรสำหรับข้อกำหนดด้าน HMI และการแสดงข้อมูลที่หลากหลาย:

▸ ระบบควบคุมอุตสาหกรรม- อินเวอร์เตอร์ความถี่ อินเทอร์เฟซ PLC และแผงควบคุมเครื่องจักร

▸ อุปกรณ์การแพทย์- จอภาพผู้ป่วย อุปกรณ์วินิจฉัย และเครื่องวัดสุขภาพแบบพกพา

▸ การจราจรและการขนส่ง- ระบบแนะนำลานจอดรถ เครื่องจำหน่ายตั๋ว และเครื่องบันทึกข้อมูล

▸ เครื่องใช้ไฟฟ้า- เครื่องใช้ไฟฟ้าภายในบ้านอัจฉริยะ เครื่องเสียง และเครื่องมือวัด

128x64 LCD Display STN Positive Mode Graphic Screen Application

จอแสดงผล LCD ขนาด 128x64 หน้าจอกราฟิกโหมดบวก STN ในการใช้งานทางอุตสาหกรรม

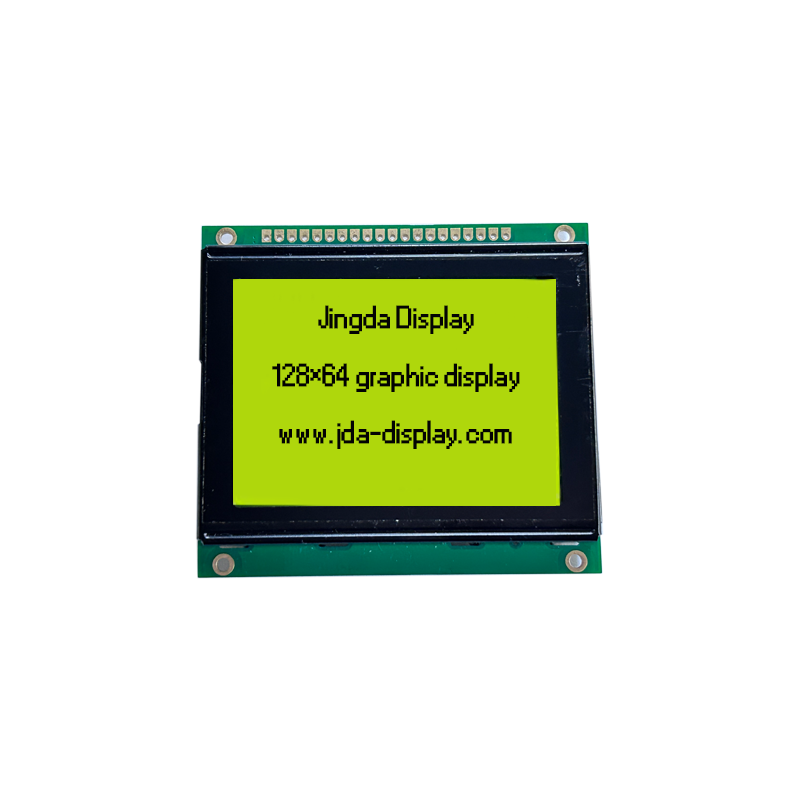

12864 graphic LCD module display

จอแสดงผลโหมดบวก STN แสดงข้อมูลดอทเมทริกซ์

การปรับแต่งและการสนับสนุนการผลิตจำนวนมาก

โมดูลแค็ตตาล็อกนี้เป็นจุดเริ่มต้นที่ดีเยี่ยม แต่ความสามารถของเราขยายไปไกลกว่าชิ้นส่วนมาตรฐาน หากคุณต้องการปรับแต่งอย่างเต็มที่จอแสดงผล LCD ขนาด 128x64 STN หน้าจอกราฟิกโหมดบวกทีมงานวิศวกรของเราพร้อมให้ความช่วยเหลือ เรานำเสนอเครื่องมือกระจกแบบกำหนดเอง การออกแบบ pinout ใหม่ และสีแบ็คไลท์แบบอื่น

การปรับแต่งไอซีไดร์เวอร์- แก้ไขการตั้งค่า AIP31107/31108 เพื่อให้ตรงกับเฟิร์มแวร์ที่มีอยู่ของคุณ

โพลาไรเซอร์และแบ็คไลท์- ตัวเลือกแบบสะท้อนแสง ทรานสเฟลกทีฟ หรือตัวส่งพร้อมไฟแบ็คไลท์ LED สีขาว น้ำเงิน หรือเขียว

ประเภทตัวเชื่อมต่อ- ปักหมุดส่วนหัว ขั้วต่อม้าลาย หรือสายเคเบิล FPC เพื่อให้พอดีกับกระบวนการประกอบของคุณ

ใบเสนอราคาที่รวดเร็ว- ส่งแบบและความต้องการรายปีของคุณเพื่อรับใบเสนอราคาที่ครอบคลุมภายใน 24 ชั่วโมง

หากต้องการเปรียบเทียบกับตัวเลือกการแสดงผลขาวดำอื่นๆ โปรดไปที่ของเราจอแสดงผล LCD กราฟิกหน้าหมวดหมู่ คุณยังสามารถสำรวจของเราโมดูลแสดงผล LCD 128 × 64 FSTN โมดูลแสดงผลเชิงบวกสำหรับโหมดออปติคัลทางเลือก หากโปรเจ็กต์ของคุณต้องการการอ่านตัวเลขที่ง่ายกว่าส่วนจอแสดงผล LCDส่วนอาจเสนอวิธีแก้ปัญหาที่คุ้มค่ากว่า

คุณภาพการผลิตและความมุ่งมั่นของ EEAT

เซินเจิ้น Jingda Display Technology Co., Ltd. ผลิตโมดูล LCD ขาวดำมาตั้งแต่ปี 2558 โรงงานปลอดฝุ่นขนาด 6,000 ตร.ม. ของเราในฝูเจี้ยนมีห้องคลีนรูมคลาส 100 และคลาส 1000 เพื่อให้มั่นใจว่าทุกๆจอแสดงผล LCD ขนาด 128x64 STN หน้าจอกราฟิกโหมดบวกประกอบโดยไม่มีการปนเปื้อน เราปฏิบัติตามระเบียบการจัดการคุณภาพ ISO อย่างเคร่งครัด และสามารถจัดทำรายงานการปฏิบัติตาม RoHS และการตรวจสอบสำหรับการตรวจสอบการจัดซื้อจัดจ้างได้ ทุกชุดผ่านการทดสอบทางไฟฟ้าและแสงอย่างเข้มงวดก่อนจัดส่ง

คำถามที่พบบ่อย

IC ขับเคลื่อนของหน้าจอกราฟิก STN Positive Mode ขนาด 128x64 นี้สามารถปรับแต่งได้หรือไม่

ใช่. การกำหนดค่ามาตรฐานใช้ AIP31107 และ AIP31108 อย่างไรก็ตาม เราสามารถปรับแต่ง IC ไดรเวอร์ตามข้อกำหนดเฟิร์มแวร์หรือฮาร์ดแวร์เฉพาะของคุณสำหรับการผลิตจำนวนมาก

ปริมาณการสั่งซื้อขั้นต่ำสำหรับโมดูลกราฟิก LCD 12864 นี้คือเท่าใด

ปริมาณขั้นต่ำขึ้นอยู่กับว่าเป็นการกำหนดค่ามาตรฐานในสต็อกหรือต้องใช้เครื่องมือที่ปรับแต่งเอง สำหรับตัวอย่างมาตรฐานและคำสั่งซื้อจำนวนมาก โปรดติดต่อทีมวิศวกรของเราเพื่อขอใบเสนอราคาภายใน 24 ชั่วโมง

โหมดบวก STN ต้องใช้แบ็คไลท์หรือไม่?

โดยทั่วไปแล้ว การแสดงโหมดบวกของ STN จะเป็นแบบสะท้อนแสงหรือแบบสะท้อน คุณสามารถเพิ่มอาร์เรย์แบ็คไลท์ LED ลงในโมดูลเพื่อให้อ่านได้ในที่แสงน้อย ทั้งนี้ขึ้นอยู่กับสภาพแวดล้อมการใช้งานของคุณ

ระยะเวลารอคอยสินค้าสำหรับใบสั่งผลิตจำนวนมากคือเท่าไร?

ตัวอย่างมาตรฐานมักจะจัดส่งภายใน 3 ถึง 7 วันทำการ สำหรับการผลิตจำนวนมาก ระยะเวลารอคอยสินค้าจะได้รับการยืนยันพร้อมกับใบเสนอราคาตามปริมาณประจำปีและข้อกำหนดด้านเครื่องมือของคุณ
