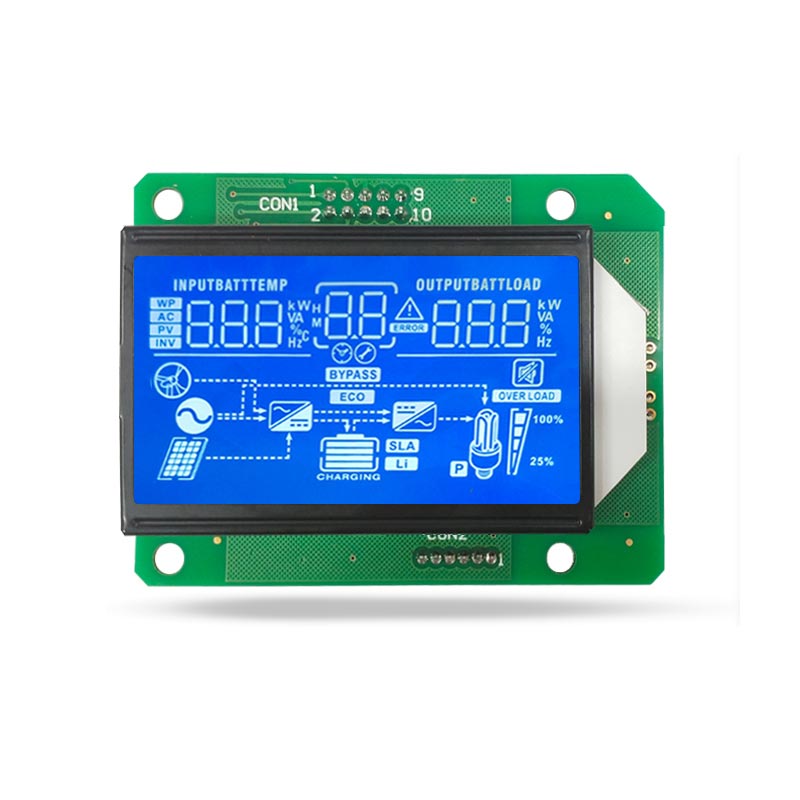

จอแสดงผล LCD ส่วนจอแสดงผล HTN Blue Module LCM
จอแสดงผล LCD ส่วนขายส่งจากโรงงานจอแสดงผล HTN Blue Module LCM นี้เป็นชุดประกอบแบบดรอปอินที่สมบูรณ์พร้อมเทคโนโลยี COB เพื่อประสิทธิภาพที่แข็งแกร่ง
หมายเลขโมดูล: JDA0801-16037C1
เทคโนโลยี: เทคโนโลยีซัง
อุณหภูมิในการทำงาน: -10 ถึง 60 ℃
มุมมอง: มุมมองที่กว้าง
ไดรฟ์ไอซี: HT1621
เหมาะสำหรับอุปกรณ์ UPS และอินเวอร์เตอร์พลังงานแสงอาทิตย์ ติดต่อเราเพื่อขอเครื่องมือกระจกสั่งทำและเสนอราคาได้ตลอด 24 ชั่วโมง
ส่งคำถาม
รายละเอียดสินค้า
|
พรีเมี่ยมจอแสดงผล LCD ส่วนจอแสดงผล HTN Blue Module LCMสำหรับอินเวอร์เตอร์และ UPS ชุดประกอบ LCM แบบดรอปอินที่สมบูรณ์ · เทคโนโลยี COB · ไดรเวอร์ HT1621 · กระจก HTN คอนทราสต์สูง |
|
ขนาดโมดูล 76 × 58 × 10.6 มม |
ดิสเพลย์ วีเอ 60 × 32.5 มม |
|
แรงดันไฟฟ้าในการทำงาน 5.0V LCM |
วิธีการขับรถ 1/4 หน้าที่ 1/3 อคติ |
แนะนำผลิตภัณฑ์
JINGDA DISPLAY เป็นผู้ผลิตชั้นนำของจอแสดงผล LCD ส่วนจอแสดงผล HTN Blue Module LCMนำความเชี่ยวชาญด้าน LCD ขาวดำมาสู่ทุกโครงการมานานกว่า 10 ปี โมดูล LCM เฉพาะนี้ได้รับการออกแบบให้เป็นชุดประกอบแบบดรอปอินที่สมบูรณ์: กระจก ไฟแบ็คไลท์ ไดรเวอร์ และตัวเชื่อมต่ออินเทอร์เฟซได้รับการติดตั้งไว้บนบอร์ดแล้ว สิ่งนี้จะเปลี่ยนความพยายามในการออกแบบไปที่เฟิร์มแวร์โฮสต์และการบูรณาการทางกลไกของคุณ โดยไม่จำเป็นต้องมีคุณสมบัติแบบโค้งงอหรือแบบติดกระจก
โดดเด่นด้วย IC ไดรเวอร์ HT1621 ที่มีการบูรณาการสูงจอแสดงผล LCD ส่วนจอแสดงผล HTN Blue Module LCMให้เอาต์พุตภาพที่ซับซ้อนโดยใช้พินเพียงไม่กี่พินและวงจรง่ายๆ ทำให้เหมาะสำหรับอุปกรณ์แบบฝังตัวและใช้พลังงานแบตเตอรี่ กระบวนการ HTN นำเสนอการกำหนดค่าแบบบิดที่ได้รับการดัดแปลง โดยให้มุมมองภาพที่กว้างขึ้นอย่างมากประมาณ 80° และคอนทราสต์ที่ดีกว่าเมื่อเปรียบเทียบกับจอแสดงผล TN มาตรฐาน (ประมาณ 50°)
ไม่ว่าคุณจะต้องการโมดูลมาตรฐานหรือโซลูชันที่ปรับแต่งเองทั้งหมด โรงงานของเรารองรับเครื่องมือกระจกแบบกำหนดเองสำหรับโครงร่างเซ็กเมนต์ที่แน่นอนและเฟิร์มแวร์ไดรเวอร์แบบกำหนดเอง เพื่อตอบสนองความต้องการใช้งานเฉพาะของคุณ
พารามิเตอร์ทางเทคนิค
|
หมายเลขโมดูล JDA0801-16037C1 |
ประเภทจอแอลซีดี HTN / น้ำเงิน |
|
เทคโนโลยี เทคโนโลยีซัง |
ไดรฟ์ไอซี HT1621 |
|
มุมมอง 12 นาฬิกา (กว้าง) |
แสงไฟ สีขาว |
|
อุณหภูมิในการทำงาน -10 ถึง 60 ℃ |
อุณหภูมิการจัดเก็บ -20 ถึง 70 ℃ |
การใช้งานหลัก
จอแสดงผล LCD แบบแบ่งส่วนคืออุปกรณ์ที่มีพารามิเตอร์การแสดงผลคงที่และสภาวะทางไฟฟ้าด้านสิ่งแวดล้อม ของเราจอแสดงผล LCD ส่วนจอแสดงผล HTN Blue Module LCMส่วนใหญ่จะนำไปใช้ในด้านการควบคุมพลังงานและการจัดเก็บพลังงานใหม่ โดยเฉพาะสำหรับอุปกรณ์ UPS และเครื่องแปลงกระแสไฟฟ้าพลังงานแสงอาทิตย์
|
จอแสดงผล LCD HTN Blue Segment ใช้ในอินเวอร์เตอร์กำลัง |

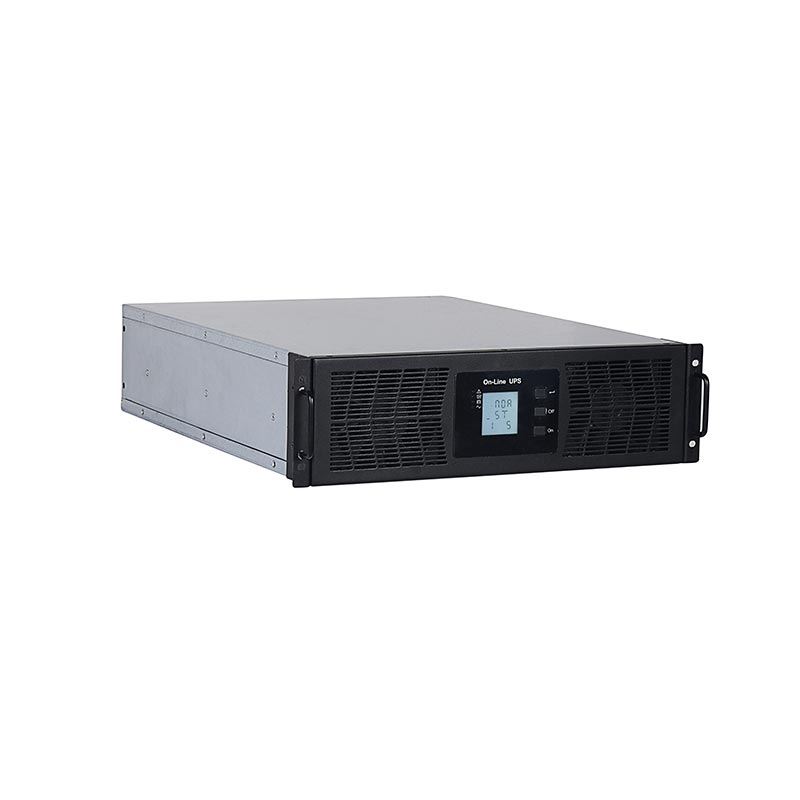

จอแสดงผล LCD HTN Blue Segment ที่ใช้ในอุปกรณ์ UPS |
เหตุใดจึงเลือก JINGDA เป็นซัพพลายเออร์ของคุณ
ในฐานะผู้ผลิตในเซินเจิ้นที่มีประสบการณ์ด้านจอ LCD ขาวดำโดยเฉพาะมาเป็นเวลา 11 ปี เราไม่ใช่บริษัทการค้า เราเป็นเจ้าของโรงงานขนาด 10,000 ตารางเมตรในมณฑลฝูเจี้ยนซึ่งมีสายการผลิต COB, COG และ TAB ภายในบริษัท
|
การจัดการคุณภาพและใบรับรอง เรามีใบรับรองระบบ GB/T19001-2016/ISO9001:2015, ISO14001, IATF-16949 และประกาศ CE เราสามารถจัดเตรียมใบรับรองคุณภาพของบริษัท ข้อมูลจำเพาะของวัสดุ บันทึกการตรวจสอบการผลิต และรายงานความน่าเชื่อถือของผลิตภัณฑ์ตามความต้องการของคุณ
|
บรรจุภัณฑ์ส่งออกมาตรฐาน
เพื่อความมั่นใจของคุณจอแสดงผล LCD ส่วนจอแสดงผล HTN Blue Module LCMมาถึงในสภาพที่สมบูรณ์ เราใช้ลำดับการบรรจุหีบห่อที่เข้มงวด:
|
1. กระเป๋า ESD |
2. กล่องด้านใน |
3. กล่องด้านนอก |
| ถุงป้องกันไฟฟ้าสถิตย์ | แต่ละโมดูลจะถูกปิดผนึกไว้ในถุงป้องกันไฟฟ้าสถิตก่อนดำเนินการใดๆ เพิ่มเติม |
| กล่องด้านใน | โมดูลจะถูกวางไว้ในช่องเฉพาะภายในกล่องด้านในเพื่อรักษาเสถียรภาพและป้องกันการเคลื่อนย้าย |
| กล่องด้านนอก | มีการใช้กล่องกระดาษลูกฟูกที่แข็งแรง โดยมีป้ายระบุรุ่น ปริมาณ และหมายเลขชุด |
หากต้องการสำรวจตัวเลือกการแสดงผลอื่นๆ สำหรับโครงการของคุณ คุณสามารถตรวจสอบของเราส่วนจอแสดงผล LCDหมวดหมู่. หากต้องการคอนทราสต์ที่สูงขึ้น ให้ตรวจสอบจอแสดงผล LCD ส่วน VA โหมด LCD เชิงลบ. หากอุปกรณ์ของคุณต้องใช้เอาต์พุตกราฟิกของเราจอแสดงผล LCD กราฟิกซีรีส์นี้เข้ากันได้อย่างลงตัว
คำถามที่พบบ่อย
| COB หมายถึงอะไรในจอแสดงผล COB LCD | COB ย่อมาจาก Chip-On-Board IC ไดรเวอร์เปลือยถูกเชื่อมเข้ากับ PCB โดยตรง และหุ้มด้วยอีพอกซีห่อหุ้ม ซึ่งทำให้การประกอบแบบดรอปอินมีความทนทานสูงและกะทัดรัด |
| คุณสามารถสร้างเค้าโครงส่วนที่กำหนดเองสำหรับผลิตภัณฑ์ของฉันได้หรือไม่ | ใช่. เราจัดวางกระจกแบบกำหนดเองตามรูปแบบส่วน ไอคอน และแบบอักษรของคุณ จัดเตรียมแบบร่างเค้าโครงหรือตัวอย่างอ้างอิงของคุณ แล้ววิศวกรของเราจะตรวจสอบความเป็นไปได้และข้อกำหนดด้านไดรฟ์ |
| จอแสดงผล TN และ HTN แตกต่างกันอย่างไร? | HTN (High Twisted Nematic) คือการกำหนดค่าการบิดแบบดัดแปลงของ TN โดยให้มุมมองภาพที่กว้างขึ้นประมาณ 80° เมื่อเทียบกับ 50° ของ TN และให้คอนทราสต์ที่ดีกว่าสำหรับการใช้งานที่มีความต้องการสูง |
| คุณให้การสนับสนุนทางเทคนิคและบริการหลังการขายหรือไม่? | ใช่ เราให้การสนับสนุนทางเทคนิคที่ครอบคลุมและบริการหลังการขาย 1 ปีสำหรับผลิตภัณฑ์จอแสดงผล LCD ของเรา |
