ความแตกต่างระหว่างจอแสดงผลแบบสัมผัสแบบ Resistive และจอแสดงผลแบบสัมผัสแบบ Capacitive คืออะไร?

ในโลกดิจิทัลปัจจุบัน หน้าจอสัมผัสได้แทรกซึมอยู่ในทุกแง่มุมของชีวิตของเรา ตั้งแต่สมาร์ทโฟนในกระเป๋าไปจนถึงอุปกรณ์ควบคุมอุตสาหกรรมในโรงงาน เมื่อเปรียบเทียบกับจอแสดงผล LCD ทั่วไป หน้าจอ TFT LCD สามารถให้ภาพและข้อความที่ชัดเจนมาก และมีระยะเวลาตอบสนองที่สั้นกว่า การประยุกต์ใช้จอแสดงผล TFT LCD ที่เพิ่มขึ้นได้นำเอฟเฟ็กต์ภาพที่ดีขึ้นมาสู่ผลิตภัณฑ์ สำหรับโมดูลจอแสดงผล TFTมีสองประเภทการสัมผัส: Resistive Touch Display และ Capacitive Touch Display

หน้าจอสัมผัสแบบ Resistive คืออะไร?

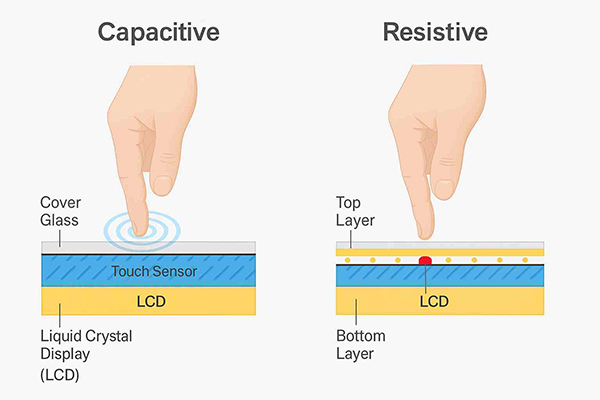

ฟิล์ม ITO นำไฟฟ้า 2 ชั้นซึ่งมีจุดฉนวนเล็กๆ อยู่ระหว่างนั้น ห้ามสัมผัสกันตามปกติ เมื่อกด ฟิล์มด้านบนและด้านล่างจะสัมผัสกัน ทำให้เกิดวงจรนำไฟฟ้า ตัวควบคุมจะคำนวณพิกัดการกดตามแรงดันไฟฟ้า XY หน้าจอสัมผัสแบบต้านทานมีหลายรูปแบบ เช่น สี่สาย ห้าสาย และแปดสาย ตัวเลขแสดงถึงจำนวนส่วนประกอบวงจรที่เชื่อมต่อกับคอนโทรลเลอร์ หน้าจอต้านทานแบบสี่สายเป็นวิธีแก้ปัญหาที่ใช้กันทั่วไปและประหยัดที่สุด ในขณะที่หน้าจอต้านทานแบบห้าสายให้ความทนทานและความแม่นยำที่สูงกว่าผ่านการออกแบบแรงดันไฟฟ้าคงที่ที่ชั้นล่างสุด

โครงสร้างทั่วไปของหน้าจอสัมผัสแบบต้านทานประกอบด้วย: ชั้นล่างสุดทำจากแก้วหรือซับสเตรตแก้วออร์แกนิก เคลือบด้วยชั้นนำไฟฟ้าโปร่งใส (โดยปกติคืออินเดียมทินออกไซด์ ITO) ชั้นกลาง และชั้นบนเป็นเคลือบเรซินหลายชั้น โดยที่พื้นผิวด้านนอกผ่านการชุบแข็ง

หน้าจอสัมผัสแบบ Capacitive คืออะไร?

ชั้นพื้นผิวของหน้าจอมีชั้นตัวเก็บประจุ ITO ที่เป็นสื่อกระแสไฟฟ้า ร่างกายมนุษย์มีกระแสทางชีวภาพที่อ่อนแอ เมื่อนิ้วสัมผัสร่างกายมนุษย์และอิเล็กโทรดของหน้าจอจะก่อตัวเป็นตัวเก็บประจุแบบคัปปลิ้ง อิเล็กโทรดทั้งสี่มุมจับความต่างปัจจุบันเพื่อคำนวณจุดสัมผัส

โครงสร้างพื้นฐานของหน้าจอสัมผัสแบบ capacitive ประกอบด้วยแผงกระจกคอมโพสิตสี่ชั้น ชั้นนอกสุดเป็นกระจกป้องกันที่มีความแข็งแรงทางเคมีหรือทางกายภาพ (ที่มีความแข็ง 6H, 7H, 8H หรือสูงกว่า) และพื้นผิวด้านในและระหว่างชั้นของกระจกแต่ละชั้นเคลือบด้วยชั้นนำไฟฟ้า ITO

ตารางเปรียบเทียบคุณลักษณะที่สำคัญ

ข้อดีของหน้าจอต้านทาน

1. สามารถดำเนินการโดยวัตถุใดๆ เหมาะสำหรับสถานการณ์ทางอุตสาหกรรมด้วยถุงมือป้องกันหรือถุงมือยาง

2. มีความแม่นยำในการระบุตำแหน่งสูงมาก เหมาะสำหรับเครื่องบันทึกเงินสด อุปกรณ์อุตสาหกรรม และอุปกรณ์เขียนแบบ

3.ไม่กลัวความชื้นหรือไอน้ำเล็กน้อย ตัวเลือกที่ต้องการสำหรับอุปกรณ์อุตสาหกรรมกลางแจ้ง

4. ราคาต่ำ ไดรเวอร์เรียบง่าย และใช้พลังงานต่ำ

ข้อเสียของหน้าจอต้านทาน

1. ต้องใช้แรงกด ส่งผลให้ประสบการณ์การทำงานไม่ดี

2. พื้นผิวฟิล์มมีแนวโน้มที่จะเกิดรอยขีดข่วนและจะทำงานผิดปกติหลังจากการกดเป็นเวลานาน

3. ไม่รองรับท่าทางแบบหลายนิ้ว และไม่สามารถซูมเข้าหรือออกได้

4. การส่งผ่านแสงไม่ดี ส่งผลให้หน้าจอดูพร่ามัว

ข้อดีของหน้าจอสัมผัสแบบ Capacitive

1. การทำงานแบบสัมผัสที่ราบรื่นพร้อมความรู้สึกสบาย รองรับท่าทางหลายจุด

2. พื้นผิวกระจกนิรภัยป้องกันรอยขีดข่วน ทนทาน และทนต่อรอยขีดข่วน

3. จอแสดงผลโปร่งใสพร้อมการรับรู้สีที่ดีขึ้น

4. ไม่มีการสึกหรอและการฉีกขาดทางกายภาพ อายุการใช้งานยาวนานขึ้นสำหรับอุปกรณ์ดิจิตอลในครัวเรือน

ข้อเสียของหน้าจอ capacitive

1. สามารถใช้ได้ด้วยมือเปล่าหรือปากกา capacitive เฉพาะเท่านั้น ถุงมือธรรมดาป้องกันการใช้งาน

2. น้ำหรือการควบแน่นจะทำให้เกิดการเคลื่อนไหวที่ไม่แน่นอนและการสัมผัสโดยไม่ตั้งใจ

3. อุณหภูมิต่ำและคราบน้ำมันหนาจะลดความไวได้อย่างมาก

4. มีราคาแพงกว่าและไม่เสถียรในสภาพแวดล้อมทางอุตสาหกรรมที่มีความชื้น

การใช้งาน

การใช้งานทั่วไปของหน้าจอสัมผัสแบบต้านทาน

หน้าจอสัมผัสแบบต้านทานที่มีต้นทุนต่ำ การป้อนข้อมูลที่ยืดหยุ่น และความสามารถในการป้องกันการรบกวนที่แข็งแกร่ง ยังคงเป็นตัวเลือกที่ต้องการในสถานการณ์ต่อไปนี้:

อุปกรณ์ควบคุมทางอุตสาหกรรม: สภาพแวดล้อมในโรงงานอาจมีฝุ่น การปนเปื้อนของน้ำมัน และการรบกวนทางแม่เหล็กไฟฟ้า และผู้ปฏิบัติงานมักสวมถุงมือ

ระบบเครื่องบันทึกเงินสด POS: ต้องใช้ลายเซ็นปากกาและการใช้งานโดยสวมถุงมือ

อุปกรณ์ทางการแพทย์: ข้อกำหนดระดับสูงด้านความน่าเชื่อถือและความสะอาดด้านสุขอนามัย

ระบบนำทางรถยนต์: ผู้ขับขี่อาจใช้งานโดยสวมถุงมือ

เครื่องสอบถามข้อมูลสาธารณะ เช่น เครื่องจำหน่ายตั๋วแบบบริการตนเอง ตู้เอทีเอ็ม เป็นต้น

อุปกรณ์กลางแจ้ง: สัมผัสกับสภาพแวดล้อมที่รุนแรง เช่น ฝุ่นและความชื้น

การใช้งานทั่วไปของหน้าจอสัมผัสแบบ capacitive

หน้าจอสัมผัสแบบคาปาซิทีฟซึ่งมีข้อดีของการสัมผัสหลายจุด ความไวสูง และคุณภาพการแสดงผลที่ยอดเยี่ยม ครองสถานการณ์ต่อไปนี้:

สมาร์ทโฟนและแท็บเล็ต: ต้องการการใช้งานด้วยท่าทางที่ราบรื่นและประสบการณ์การสัมผัสหลายจุด

เครื่องใช้ไฟฟ้า: เครื่องใช้ไฟฟ้าภายในบ้านอัจฉริยะ อุปกรณ์สวมใส่ได้

อินเทอร์เฟซระหว่างมนุษย์และเครื่องจักรระดับสูง: อุปกรณ์ที่ต้องการประสบการณ์การโต้ตอบที่ทันสมัย

อุปกรณ์ทางการแพทย์: สถานการณ์ที่ต้องการการป้อนข้อมูลที่รวดเร็วและใช้งานง่าย

จอแสดงผลแบบสัมผัส: แอปพลิเคชันที่มีข้อกำหนดสูงสำหรับเอฟเฟกต์การแสดงผล

แนวโน้มการพัฒนาในอนาคต

หน้าจอสัมผัสแบบคาปาซิทีฟด้วยระบบควบคุมแบบสัมผัสหลายจุด ความไวสูง และเอฟเฟกต์การแสดงผลที่ยอดเยี่ยม ได้กลายเป็นเทคโนโลยีกระแสหลักในตลาดเครื่องใช้ไฟฟ้า อย่างไรก็ตาม,หน้าจอสัมผัสแบบต้านทานยังคงรักษาตำแหน่งที่ไม่สามารถทดแทนได้ในบางสาขา เช่น การควบคุมทางอุตสาหกรรม อุปกรณ์ทางการแพทย์ และสิ่งอำนวยความสะดวกสาธารณะ

ในช่วงไม่กี่ปีที่ผ่านมา การพัฒนาทางเทคโนโลยีได้แสดงให้เห็นถึงแนวโน้มของการบูรณาการและการเพิ่มประสิทธิภาพ จอแสดงผล TFT แบบคาปาซิทีฟระดับอุตสาหกรรมจะค่อยๆ เอาชนะข้อบกพร่องแบบเดิมๆ เช่น การรบกวนทางแม่เหล็กไฟฟ้า ละอองน้ำ และการทำงานของถุงมือ ผ่านอัลกอริธึมการควบคุมแบบสัมผัสที่พัฒนาขึ้นเองและการเพิ่มประสิทธิภาพตามสถานการณ์ ในเวลาเดียวกัน หน้าจอ TFT แบบต้านทานยังปรับปรุงความทนทานและความแม่นยำผ่านการปรับปรุงวัสดุและกระบวนการ
