อะไรคือความแตกต่างระหว่างจอแสดงผลพอร์ตอนุกรมและจอแสดงผล TFT มาตรฐาน?

ในการออกแบบระบบฝังตัว ระบบอัตโนมัติทางอุตสาหกรรม เครื่องใช้ไฟฟ้า หน้าจอทำหน้าที่เป็นส่วนประกอบหลักสำหรับอินเทอร์เฟซระหว่างมนุษย์และเครื่องจักร (HMI) วิศวกรและนักพัฒนาผลิตภัณฑ์มักเผชิญกับการตัดสินใจครั้งสำคัญ: การเลือกระหว่างจอแสดงผลพอร์ตอนุกรมและมาตรฐานจอแสดงผลแบบทีเอฟ. แม้ว่าทั้งสองจะให้เอาต์พุตภาพสำหรับอุปกรณ์อิเล็กทรอนิกส์ กลไกการทำงานภายใน อินเทอร์เฟซฮาร์ดแวร์ การใช้ทรัพยากร ความยากในการพัฒนา และสถานการณ์การใช้งานจะแตกต่างกันอย่างมาก

จอแสดงผลพอร์ตอนุกรมคืออะไร?

จอแสดงผลแบบพอร์ตอนุกรม ซึ่งมักเรียกว่า "จอแสดงผลแบบอนุกรมอัจฉริยะ" "HMI แบบอนุกรม" หรือ "จอแสดงผล UART TFT" เป็นโมดูลแบบครบวงจรที่รวมแผง TFT LCD เข้ากับตัวควบคุมกราฟิกเฉพาะ หน่วยความจำบัฟเฟอร์เฟรม และอินเทอร์เฟซการสื่อสารแบบอนุกรม โมดูลเหล่านี้ทำหน้าที่เป็นระบบย่อยการแสดงผลที่สมบูรณ์ โดยประมวลผลคำสั่งกราฟิกที่ได้รับผ่านการเชื่อมต่อแบบอนุกรมโดยไม่สร้างภาระให้กับไมโครคอนโทรลเลอร์ของโฮสต์ รองรับโปรโตคอลซีเรียลกระแสหลัก รวมถึง UART, SPI และ I2C ทำให้สามารถส่งข้อมูลและคำสั่งผ่านสายสัญญาณเพียงไม่กี่เส้น

จอแสดงผล TFT มาตรฐานคืออะไร?

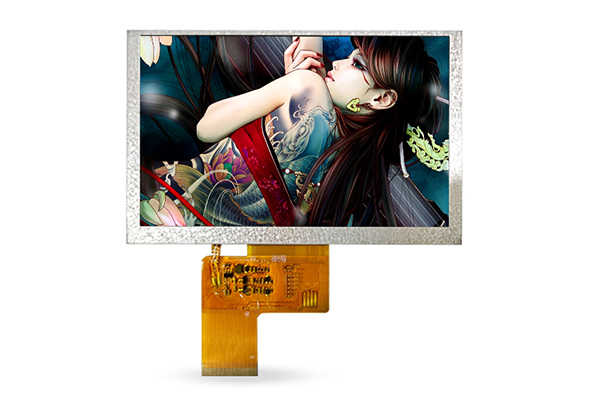

จอแสดงผล TFT (ทรานซิสเตอร์ฟิล์มบาง) มาตรฐานเป็นหน้าจอเปลือยแบบฮาร์ดแวร์ล้วนๆ ที่ใช้เทคโนโลยีการสร้างภาพ TFT LCD แบบดั้งเดิม เป็นส่วนประกอบการแสดงผลที่ไม่อัจฉริยะโดยไม่มีระบบควบคุมอิสระหรือเฟิร์มแวร์ไดรเวอร์ในตัว มาตรฐานจอแสดงผลแบบ TFTพึ่งพาตัวควบคุมหลักภายนอกทั้งหมดเพื่อทำงานที่เกี่ยวข้องกับการแสดงผลทั้งหมด รวมถึงการคำนวณข้อมูลพิกเซล การจัดเก็บบัฟเฟอร์เฟรม การรีเฟรชหน้าจอ และการปรับเทียบสี

ความแตกต่างทางเทคนิคที่สำคัญระหว่างจอแสดงผลพอร์ตอนุกรมและจอแสดงผล TFT มาตรฐาน

ช่องว่างทางเทคนิคระหว่างจอแสดงผลทั้งสองประเภทครอบคลุมถึงอินเทอร์เฟซฮาร์ดแวร์ การใช้ทรัพยากรตัวควบคุม ความยากในการขับขี่ ประสิทธิภาพการส่งข้อมูล และความเสถียรของระบบ ความแตกต่างทางเทคนิคเหล่านี้เป็นพื้นฐานหลักในการเลือกโครงการและส่งผลโดยตรงต่อวงจรการพัฒนาผลิตภัณฑ์และประสิทธิภาพการดำเนินงาน

1. อินเทอร์เฟซฮาร์ดแวร์และความซับซ้อนของการเดินสายไฟ

จอแสดงผลพอร์ตอนุกรมมีการเดินสายฮาร์ดแวร์ที่เรียบง่ายมาก ซึ่งเป็นหนึ่งในข้อได้เปรียบที่โดดเด่นที่สุด โมดูลการแสดงผลแบบอนุกรมส่วนใหญ่ต้องการสายไฟ 3 ถึง 4 เส้นเท่านั้นในการทำงานตามปกติ ได้แก่ แหล่งจ่ายไฟ สายกราวด์ และสายสัญญาณการสื่อสารแบบอนุกรม จอแสดงผลแบบอนุกรมที่ใช้ UART ต้องการเพียงพิน TX และ RX สำหรับการส่งข้อมูล จอแสดงผลแบบอนุกรม SPI และ I2C ยังทำให้การสื่อสารสมบูรณ์ผ่านพินจำนวนน้อยที่สุดอีกด้วย จำนวนพินที่ต่ำเป็นพิเศษนี้ช่วยลดความยากในโครงร่าง PCB ได้อย่างมาก ช่วยประหยัดพื้นที่บอร์ด และหลีกเลี่ยงปัญหาการกำหนดเส้นทางการเดินสายไฟที่ซับซ้อน

2. การครอบครองทรัพยากรของผู้ควบคุมหลัก

จอแสดงผลพอร์ตอนุกรมได้รับการออกแบบมาเพื่อการใช้พลังงานต่ำและการใช้ทรัพยากรต่ำ เนื่องจากโมดูลจอแสดงผลรวมหน่วยประมวลผลกราฟิกอิสระและบัฟเฟอร์เฟรม งานเรนเดอร์พิกเซล การแคชข้อมูล และการรีเฟรชหน้าจอทั้งหมดจึงเสร็จสิ้นด้วยชิปของจอแสดงผลเอง MCU โฮสต์ต้องการเพียงส่งคำสั่งควบคุมง่ายๆ ที่ความถี่ต่ำ โดยแทบไม่มีการครอบครองทรัพยากร CPU

จอแสดงผล TFT มาตรฐานใช้ทรัพยากรตัวควบคุมหลักจำนวนมาก หากไม่มีความสามารถในการแคชและการประมวลผลที่เป็นอิสระ ข้อมูลเฟรมทั้งหมดจะต้องได้รับการคำนวณ จัดเก็บ และส่งออกโดยโปรเซสเซอร์โฮสต์ ตัวควบคุมหลักจำเป็นต้องรีเฟรชข้อมูลพิกเซลอย่างต่อเนื่อง ใช้ RAM ความจุสูงสำหรับการจัดเก็บบัฟเฟอร์เฟรม และรักษาเอาต์พุตสัญญาณความถี่สูง

3. การขับเคลื่อนความยากลำบากและวงจรการพัฒนา

เกณฑ์การพัฒนาจอแสดงผลพอร์ตอนุกรมต่ำมาก ผู้ผลิตจัดเตรียมโปรโตคอลการสื่อสารแบบอนุกรมที่สมบูรณ์และสมบูรณ์ ชุดคำสั่งสากล และรองรับเครื่องมือแก้ไขข้อบกพร่องของคอมพิวเตอร์ส่วนบน นักพัฒนาไม่จำเป็นต้องเข้าใจหลักการพื้นฐานในการขับเคลื่อน LCD ลอจิกการกำหนดเวลาพิกเซล หรืออัลกอริธึมการเรนเดอร์กราฟิก พวกเขาเพียงแค่ต้องเรียกคำสั่งอนุกรมง่ายๆ เพื่อใช้ฟังก์ชันต่างๆ เช่น การแสดงข้อความ การสลับรูปภาพ การเล่นภาพเคลื่อนไหว และระบบควบคุมแบบสัมผัส

มาตรฐานจอแสดงผลแบบ TFTต้องการความสามารถในการพัฒนาแบบฝังตัวแบบมืออาชีพและวงจรการพัฒนาที่ยาวนานขึ้น นักพัฒนาจำเป็นต้องเขียนโค้ดไดรเวอร์พื้นฐานตั้งแต่เริ่มต้น กำหนดค่าพารามิเตอร์การกำหนดเวลาหน้าจอ ดีบักการปรับเทียบสี สร้างตรรกะการจัดการบัฟเฟอร์เฟรม และปรับความคล่องแคล่วในการรีเฟรชหน้าจอ หน้าจอ TFT ขนาดและรุ่นที่แตกต่างกันมีพารามิเตอร์เวลาและข้อกำหนดของไดรเวอร์ที่แตกต่างกัน ส่งผลให้ความเข้ากันได้ไม่ดี

4. ความเร็วในการส่งข้อมูลและประสิทธิภาพการรีเฟรช

ถูกจำกัดโดยแบนด์วิธโปรโตคอลการสื่อสารแบบอนุกรม อัตราการรีเฟรชและความเร็วในการส่งข้อมูลของจอแสดงผลพอร์ตอนุกรมค่อนข้างต่ำ จอแสดงผลอนุกรม UART มีแบนด์วิธต่ำสุด เหมาะสำหรับการแสดงผลแบบคงที่และสถานการณ์การอัพเดตความถี่ต่ำ จอแสดงผลอนุกรม SPI มีความเร็วที่ดีขึ้น แต่ก็ยังไม่สามารถรองรับการรีเฟรชแบบเรียลไทม์แบบเต็มหน้าจอความละเอียดสูงได้

จอแสดงผล TFT มาตรฐานใช้อินเทอร์เฟซ MIPI/RGB แบบขนานหรือความเร็วสูงพร้อมแบนด์วิธการรับส่งข้อมูลที่สูงเป็นพิเศษ รองรับการรีเฟรชหน้าจอที่มีความละเอียดสูงและอัตราเฟรมสูง พวกเขาสามารถแสดงภาพความละเอียดสูง 1080P วิดีโอไดนามิก และเอฟเฟกต์ภาพเคลื่อนไหวที่ซับซ้อนได้อย่างราบรื่นโดยไม่สะดุด

5. ความเสถียรของระบบ

จอแสดงผลพอร์ตอนุกรมมีความเสถียรของระบบที่โดดเด่น การออกแบบโมดูลแสดงผลแบบรวมช่วยลดการเชื่อมโยงวงจรภายนอก และการเดินสายแบบอนุกรมอย่างง่ายช่วยหลีกเลี่ยงปัญหาสัญญาณรบกวนและปัญหาสายขัดข้องที่เกิดจากการเดินสายแบบขนานที่ซับซ้อนได้อย่างมีประสิทธิภาพ

จอแสดงผล TFT มาตรฐานมีความเสถียรของระบบค่อนข้างต่ำ เส้นสัญญาณขนานที่ซับซ้อนไวต่อการรบกวนทางแม่เหล็กไฟฟ้าจากภายนอก ส่งผลให้หน้าจอกะพริบ สีผิดเพี้ยน และเสียงรบกวนจากเกล็ดหิมะ

มาตรฐานจอแสดงผลแบบ TFTนำเสนอประสิทธิภาพสูงสุด ความยืดหยุ่นของความละเอียด และการควบคุมระดับพิกเซล โดยแลกกับความซับซ้อนในการพัฒนาที่เพิ่มขึ้น จำนวนพินที่สูงขึ้น และความต้องการที่มากขึ้นสำหรับโปรเซสเซอร์โฮสต์ เป็นตัวเลือกที่เหมาะสมสำหรับแอปพลิเคชันประสิทธิภาพสูง ข้อกำหนดด้านกราฟิกแบบกำหนดเอง และโปรเจ็กต์ที่ทุกแง่มุมของจอแสดงผลต้องได้รับการควบคุมอย่างเข้มงวด

จอแสดงผลพอร์ตอนุกรมให้ความสำคัญกับความสะดวกในการใช้งาน การพัฒนาอย่างรวดเร็ว และลดการใช้ทรัพยากรโฮสต์ให้เหลือน้อยที่สุด โดยมีข้อจำกัดด้านแบนด์วิดท์และความละเอียดที่ลดลง พวกเขาเป็นเลิศในการใช้งาน HMI ทางอุตสาหกรรม การสร้างต้นแบบ ระบบที่จำกัดทรัพยากร และโครงการที่เวลาในการนำออกสู่ตลาด

เป็นสิ่งสำคัญ
