ข้อดีของอินเทอร์เฟซ SPI และ IIC สำหรับจอแสดงผล LCD แบบกราฟิกคืออะไร

ในการออกแบบระบบฝังตัวที่ทันสมัย ​​การควบคุมทางอุตสาหกรรม อุปกรณ์สมาร์ทโฮม และผลิตภัณฑ์อิเล็กทรอนิกส์ที่สวมใส่ได้โมดูลจอแสดงผลกราฟิกแอลซีดีได้กลายเป็นผู้ให้บริการปฏิสัมพันธ์ระหว่างมนุษย์กับคอมพิวเตอร์ที่ขาดไม่ได้ ในบรรดาอินเทอร์เฟซการแสดงผลทั่วไปทั้งหมด SPI และ IIC เป็นโซลูชันที่นำมาใช้กันอย่างแพร่หลายมากที่สุดสำหรับหน้าจอ LCD แบบดอทเมทริกซ์ ซึ่งครองตลาดจอแสดงผล LCD ขนาดเล็กและขนาดกลาง เนื่องมาจากข้อได้เปรียบทางโครงสร้างที่เป็นเอกลักษณ์ ประสิทธิภาพการทำงานที่มั่นคง และความเข้ากันได้ที่ยอดเยี่ยม การเลือกอินเทอร์เฟซที่เหมาะสมสำหรับจอแสดงผลอินเทอร์เฟซ IIC หรือจอแสดงผล SPI จะกำหนดความเร็วการตอบสนองของอุปกรณ์ การใช้พลังงาน ความยากของโครงร่าง PCB และอายุการใช้งานโดยรวมของอุปกรณ์โดยตรง

จอแสดงผล LCD แบบกราฟิกแตกต่างจากหน้าจอ LCD แบบแบ่งส่วนตรงที่สนับสนุนการกำหนดจุดพิกเซลตามต้องการ การเรนเดอร์กราฟิกแบบกำหนดเอง การเลื่อนข้อความแบบไดนามิก และการแสดงอินเทอร์เฟซหลายชั้น ทำให้เกิดข้อกำหนดที่สูงขึ้นสำหรับประสิทธิภาพการส่งผ่านอินเทอร์เฟซและความเสถียรของสัญญาณ ในทางตรงกันข้าม อินเทอร์เฟซแบบอนุกรม SPI และ IIC ช่วยให้การออกแบบสายไฟง่ายขึ้น เพิ่มประสิทธิภาพโปรโตคอลการรับส่งข้อมูล และตรงกับความต้องการด้านการออกแบบที่มีต้นทุนต่ำ มีเสถียรภาพสูง และกะทัดรัดของผลิตภัณฑ์เทอร์มินัลกระแสหลักได้อย่างสมบูรณ์แบบ กลายเป็นอินเทอร์เฟซที่ต้องการสำหรับกระแสหลักในปัจจุบันจอแสดงผลดอทเมทริกซ์ LCD.

ลักษณะพื้นฐานของอินเทอร์เฟซ SPI (จอแสดงผล SPI)

SPI (อินเทอร์เฟซอุปกรณ์ต่อพ่วงแบบอนุกรม) เป็นอินเทอร์เฟซการสื่อสารแบบอนุกรมแบบซิงโครนัสความเร็วสูง โปรโตคอลการรับส่งข้อมูลแบบฟูลดูเพล็กซ์ที่มีโครงสร้างแบบมาสเตอร์สเลฟ และอินเทอร์เฟซหลักหลักของผลิตภัณฑ์จอแสดงผล SPI ที่มีประสิทธิภาพสูง อินเทอร์เฟซ SPI มาตรฐานสำหรับหน้าจอ Dot Matrix LCD ใช้โครงสร้าง 4 สาย รวมถึง SCLK (สัญญาณนาฬิกา), MOSI (การส่งข้อมูล), CS (การเลือกชิป) และ DC (การเลือกข้อมูล/คำสั่ง) การออกแบบ SPI 3 สายที่เรียบง่ายบางรุ่นรวมสัญญาณ DC เข้ากับสายข้อมูล ซึ่งช่วยลดจำนวนพินลงอีกในขณะที่ยังคงความสามารถในการส่งข้อมูลความเร็วสูงไว้

ลักษณะพื้นฐานของอินเทอร์เฟซ IIC (การแสดงอินเทอร์เฟซ IIC)

IIC (Inter-Integrated Circuit) เป็นอินเทอร์เฟซบัสอนุกรมแบบฮาล์ฟดูเพล็กซ์ที่มีโครงสร้าง 2 สายที่เรียบง่ายเป็นพิเศษ ซึ่งประกอบด้วย SCL (สายสัญญาณนาฬิกา) และ SDA (สายข้อมูล) ในฐานะที่เป็นอินเทอร์เฟซบัสหลายอุปกรณ์ บัส IIC สามารถติดตั้งโมดูลการแสดงผลหลายตัวและอุปกรณ์เซ็นเซอร์ที่มีที่อยู่ต่างกัน ซึ่งเป็นข้อได้เปรียบหลักของผลิตภัณฑ์แสดงผลอินเทอร์เฟซ IIC ในระบบรวมหลายอุปกรณ์

ข้อดีของอินเทอร์เฟซ SPI สำหรับจอแสดงผล LCD กราฟิก SPI

1. ความเร็วในการส่งข้อมูลสูงเป็นพิเศษ ไม่มีความล่าช้าในการแสดงผลแบบไดนามิก

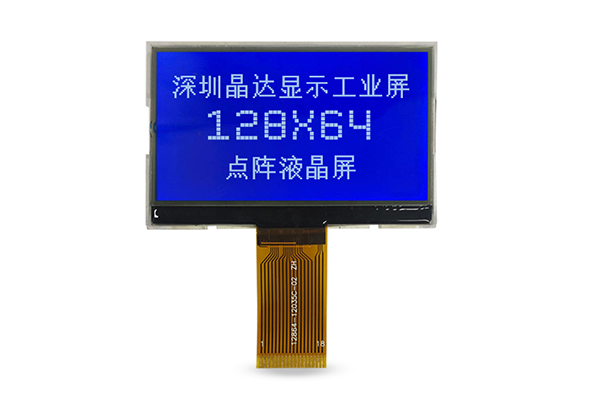

ข้อได้เปรียบที่ใหญ่ที่สุดของอินเทอร์เฟซ SPI อยู่ที่ความถี่สัญญาณนาฬิกาที่สูงเป็นพิเศษและโอเวอร์เฮดของโปรโตคอลเป็นศูนย์ แตกต่างจากกลไกการตรวจสอบที่อยู่และการรอการตอบสนองของอินเทอร์เฟซ IIC SPI ใช้โหมดการส่งต่อเนื่องต่อเนื่อง โดยมีความถี่สัญญาณนาฬิกาสูงสุดถึง 80MHz สำหรับกระแสหลัก 128x64, 160x128, 240x320จอแสดงผลดอทเมทริกซ์ LCDอินเทอร์เฟซ SPI สามารถรีเฟรชข้อมูลแบบเต็มหน้าจอได้ภายใน 1-5ms

2. ประสิทธิภาพการป้องกันการแทรกแซงที่แข็งแกร่ง เหมาะสำหรับสถานการณ์ทางอุตสาหกรรม

จอแสดงผล LCD กราฟิกเกรดอุตสาหกรรมของเราพร้อมอินเทอร์เฟซ SPI ใช้เอาต์พุตสัญญาณไดรฟ์แบบพุชพูล พร้อมความสามารถในการป้องกันสัญญาณรบกวนที่แข็งแกร่งและการส่งสัญญาณที่เสถียรในสภาพแวดล้อมแม่เหล็กไฟฟ้าที่มีสัญญาณรบกวนสูง เช่น โรงงานอุตสาหกรรมและอุปกรณ์ไฟฟ้า เมื่อเทียบกับโครงสร้าง open-drain ของอินเทอร์เฟซ IIC สัญญาณ SPI มีความสามารถในการขับขี่ที่แข็งแกร่ง ระยะการส่งข้อมูลที่มีประสิทธิภาพยาวนานขึ้น และไม่เสี่ยงต่อการบิดเบือนสัญญาณหรือการสูญเสียข้อมูล

3. การออกแบบสายไฟที่ยืดหยุ่น การปรับสมดุลประสิทธิภาพและการบูรณาการ

อินเทอร์เฟซ SPI แบบ 4 สายมาตรฐานและอินเทอร์เฟซ SPI แบบ 3 สายแบบง่ายยังคงรักษาการออกแบบจำนวนพินที่ต่ำ ซึ่งน้อยกว่าอินเทอร์เฟซ LCD แบบขนานแบบดั้งเดิมมาก ในขณะที่ยังคงรักษาประสิทธิภาพการส่งข้อมูลความเร็วสูง จะช่วยหลีกเลี่ยงปัญหาการครอบครองทรัพยากร GPIO ที่มากเกินไป สำหรับระบบฝังตัวที่มีพินไมโครคอมพิวเตอร์ชิปตัวเดียวที่จำกัด แต่มีข้อกำหนดด้านประสิทธิภาพการแสดงผลสูง โมดูลแสดงผล SPI สามารถปรับสมดุลต้นทุนฮาร์ดแวร์และเอฟเฟกต์การแสดงผลได้อย่างสมบูรณ์แบบ

4. อาชีพพินต่ำเป็นพิเศษทำให้การออกแบบ PCB ง่ายขึ้นอย่างมาก

อินเทอร์เฟซ IIC ต้องการเพียงสองสายสัญญาณ (SCL, SDA) เพื่อให้การส่งข้อมูลการแสดงผลเสร็จสมบูรณ์ ซึ่งเป็นจำนวนพินที่ต่ำที่สุดในบรรดาอินเทอร์เฟซการแสดงผลหลักทั้งหมด สำหรับอุปกรณ์ที่มีขนาดเล็กมาก เช่น อุปกรณ์สวมใส่ได้ เซ็นเซอร์อัจฉริยะ และเครื่องใช้ในครัวเรือนขนาดเล็กที่มีทรัพยากร GPIO ที่จำกัดอย่างมาก โมดูลการแสดงผลอินเทอร์เฟซ IIC สามารถบันทึกพินไมโครคอมพิวเตอร์ชิปตัวเดียวได้จำนวนมาก โดยหลีกเลี่ยงความจำเป็นในการขยายชิปต่อพ่วงเนื่องจากพินไม่เพียงพอ

อินเทอร์เฟซ SPI และ IIC เป็นทั้งโซลูชันการส่งข้อมูลแบบอนุกรมหลักสำหรับผลิตภัณฑ์จอแสดงผล LCD กราฟิกดอทเมทริกซ์สมัยใหม่ พร้อมด้วยข้อดีที่ไม่อาจทดแทนได้ โมดูลการแสดงผล SPI อาศัยการส่งข้อมูลความเร็วสูง การป้องกันการรบกวนที่แข็งแกร่ง และประสิทธิภาพการแสดงผลแบบไดนามิกที่ยอดเยี่ยม กลายเป็นตัวเลือกที่ต้องการสำหรับสถานการณ์การแสดงผลแบบไดนามิกและประสิทธิภาพสูงทางอุตสาหกรรม ผลิตภัณฑ์จอแสดงผลอินเทอร์เฟซ IIC ใช้ประโยชน์จากการเดินสายที่เรียบง่ายเป็นพิเศษ ใช้พลังงานต่ำ และความสามารถในการขยายที่แข็งแกร่ง ครอบคลุมสถานการณ์การใช้งานแบบรวมขนาดเล็ก ใช้พลังงานต่ำ และหลายอุปกรณ์
