ลักษณะการทำงานและวิธีการขับขี่ของหน้าจอแสดงผล LCD สี TFT คืออะไร?

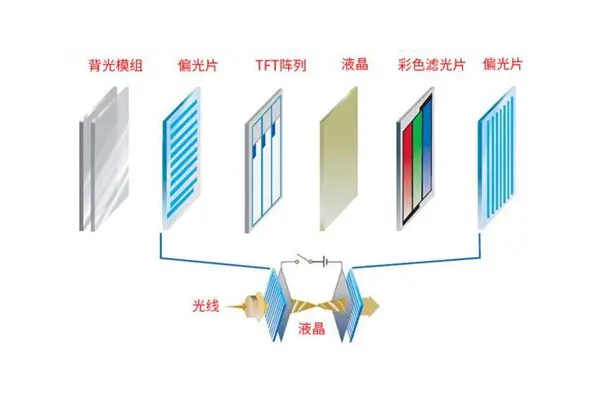

จอแสดงผล TFT LCD (จอแสดงผลคริสตัลเหลวทรานซิสเตอร์ฟิล์มบาง) มักเรียกง่ายๆ ว่าTFT-จอแอลซีดี- เป็นเทคโนโลยีการแสดงผลคริสตัลเหลวกระแสหลัก ใช้ประโยชน์จากคุณสมบัติที่วัสดุคริสตัลเหลวเปลี่ยนทิศทางการจัดตำแหน่งภายใต้อิทธิพลของสนามไฟฟ้า ซึ่งจะเปลี่ยนการส่งผ่านแสงเพื่อแสดงภาพ TFT (ทรานซิสเตอร์ฟิล์มบาง) เป็นเทคโนโลยีในการขับเคลื่อนและควบคุม LCDS เป็นอาร์เรย์ของทรานซิสเตอร์ขนาดเล็กที่สร้างขึ้นบนพื้นผิวแก้ว โดยทรานซิสเตอร์แต่ละตัวจะควบคุมพิกเซลคริสตัลเหลวอย่างอิสระ

จอแสดงผล LCD ใช้โหมดการขับขี่ในการสแกนทีละบรรทัด เมื่อพัลส์บวกถูกจ่ายให้กับเส้นลวดทั่วไป (หรือเส้นเกต) ของการสแกนตามขวาง ทรานซิสเตอร์แบบฟิล์มบางทั้งหมดที่เชื่อมต่อกับเส้นขวางนี้จะถูกเปิดและอยู่ในสถานะเป็นสื่อกระแสไฟฟ้า ในเวลานี้ ตัวเก็บประจุในแต่ละพิกเซลจะถูกชาร์จด้วยแรงดันไฟฟ้าของสายสามัญตามยาวที่สอดคล้องกัน (หรือสายสัญญาณ) เมื่อถึงคราวของเส้นสแกนอื่นๆ เพื่อใช้พัลส์บวก เส้นสแกนเดิมจะต้องได้รับแรงดันไฟฟ้าลบ ปิดทรานซิสเตอร์ฟิล์มบางทั้งหมดที่เชื่อมต่อกับเส้นสแกนนี้ และทำให้มันอยู่ในสถานะไม่นำไฟฟ้า

ดังนั้นประจุที่เดิมชาร์จให้กับตัวเก็บประจุแต่ละตัวสามารถรักษาเวลาที่ต้องใช้ในการสแกนหนึ่งเฟรมจนกระทั่งถึงรอบการสแกนเส้นนั้นในครั้งต่อไป หากจอภาพใช้ระบบนีเมติกแบบบิดผลึกเหลว TNวิธีที่ดีที่สุดคือขับเคลื่อนด้วยแรงดันไฟฟ้ากระแสสลับ ซึ่งหมายความว่าขั้วของแรงดันไฟฟ้าขับเคลื่อนสำหรับแต่ละภาพจะต้องตรงกันข้ามกับภาพก่อนหน้า LCD ในจอภาพเปรียบเสมือนวาล์วไฟ และเมื่อแรงดันไฟฟ้าในแต่ละพิกเซลเปลี่ยนไป ความเข้มของแสงสีที่ผ่านพิกเซลนั้นก็จะเปลี่ยนไปด้วย

จอแสดงผล TFT LCD เป็นจอแสดงผลแบบแอ็กทีฟเมทริกซ์ ดังนั้นวิธีการขับขี่จึงแตกต่างไปจากวิธีอื่นอย่างสิ้นเชิงจอแสดงผล LCD TN และ STNและพวกเขาใช้วิธีการขับขี่แบบไดนามิกเมทริกซ์ต้นทาง เหตุผลที่หน้าจอ TFT LCD สามารถแสดงสีที่สดใสได้ก็เพราะฟิลเตอร์สีและทรานซิสเตอร์ฟิลด์เอฟเฟ็กต์ TFT ที่อยู่ข้างในทำงานร่วมกันเพื่อให้บรรลุเป้าหมายนี้
